二维面扫式激光多普勒测振仪系统软件SNDNS-LDV模态验证模块操作说明

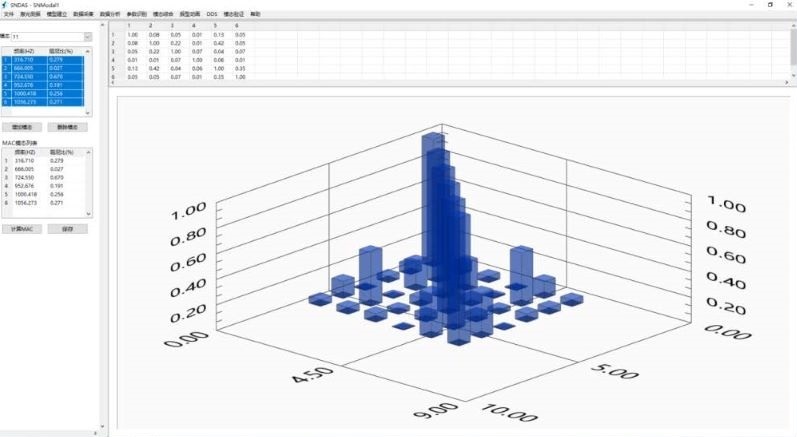

SNDNS-LDV扫描式激光测振仪模块模态验证是实验模态分析的重要组成部分，主要目的是用来验证模态分析的结果是否可靠，常用的方法是模态置信准则（MAC）评估各阶模态是否解耦；SNDAS-LDV模态分析软件模态验证主界面如下图所示，主要包括模态文件选择、MAC计算及保存、MAC表格和MAC柱状图等功能；

SNDNS-LDV扫描式激光多普勒测振仪模块模态置信准则MAC的主要目的是评价各阶模态是否解耦，包括同一模态文件和不同模态文件的各阶模态，所以首先需要进行模态阶次的选取：点击左上角“模态”下拉框，选择需要进行MAC计算的模态文件，再从模态文件中选择模态阶次（单选和多选都支持），点击“增加模态”按钮，“MAC模态列表”中即显示刚才选中的模态；如需和其他模态文件的某些阶次模态进行MAC计算，方法和上述类似先在“模态”下拉框中切换模态文件再进行模态的增加；

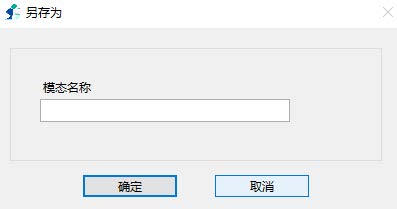

确定需要进行MAC计算的所有模态阶次之后点击“计算MAC”，右上角的MAC表格中显示计算的数值结果，表格下方的图像区用柱状图的形式对MAC计算结果进行直观的展示；如需对MAC计算结果进行保存，点击左下角的“保存”按钮，在弹出的对话框输入模态名称建立一个MAC模态文件，再点击“确定”即可；

SNDNS-LDV二维扫描式激光多普勒测振仪软件含有帮助模块，此模块的目的是让用户更好的理解本款软件，点开帮助就可以看到此软件的说明书了，用户在遇到问题或操作难点，都可以在说明书中寻找正确的操作方法；
