ODS(工作变形分析)是模态分析的重要组成部分，可以帮助我们分析机械结构或系统在任意时刻和任意频率下的真实运动形态；根据非接触式模态实验及分析的目的和要求此模块为可选；本文就面扫式激光测振仪系统软件SNDNS-LDV ODS(工作变形分析)功能操作说明进行介绍，此模块适用于二维平面及三维扫描式红外光纤以及HE-NE激光测振仪系统；

SNDAS-LDV激光测振模态分析软件ODS主界面如下图所示，按照分析数据类型和目的不同可以分为时域和频域ODS两大模块；和“振型动画”模块类似，ODS模块的运动形态也是通过动画的形式来反映，所以同样也需要模型文件和数据文件；不同的是“振型动画”需要模态文件，而ODS需要的是时域和频域数据分别对应于时域ODS和频域ODS；SNDAS-LDV模态软件ODS主界面如下图所示：

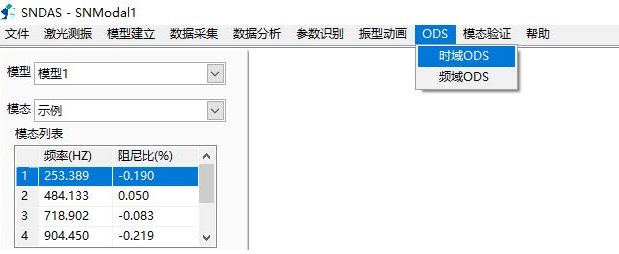

时域ODS：通过“ODS”下拉菜单选择“时域ODS”进行时域ODS分析模块；通过左上角的“模型”中选择需要研究的三维几何模型文件，数据中选择需要分析的时域数据，下方的“时域列表”显示该数据文件所包含的所有时域通道数据及对应的测点信息包括测点号和方向等；数据及相关的测点信息在数据分析模块中边界此处不再赘述；

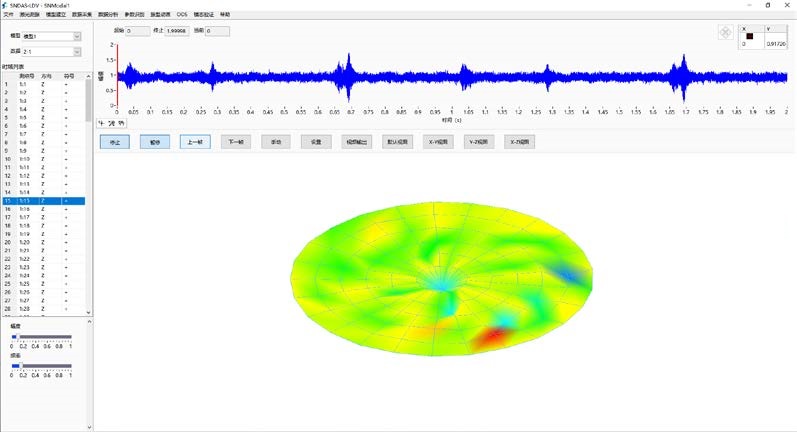

点击选中某一或者多个通道右上方的图形显示区即显示对应的时域信号，并在下方的模型上高亮该测点实现测点信息、位置和波形的直观匹配和反映；在图形显示区可以用单光标任意选择需要分析的时间点；曲线下方是模型显示区，显示当前选择的三维几何模型；点击“开始”按钮软件即自动计算当前时间下的ODS振型，并通过模型动画的形式展现出来；可以通过曲线上的单光标选择任意时间点，左下角的“当前”框实时更新并显示当前光标所在的时间点；

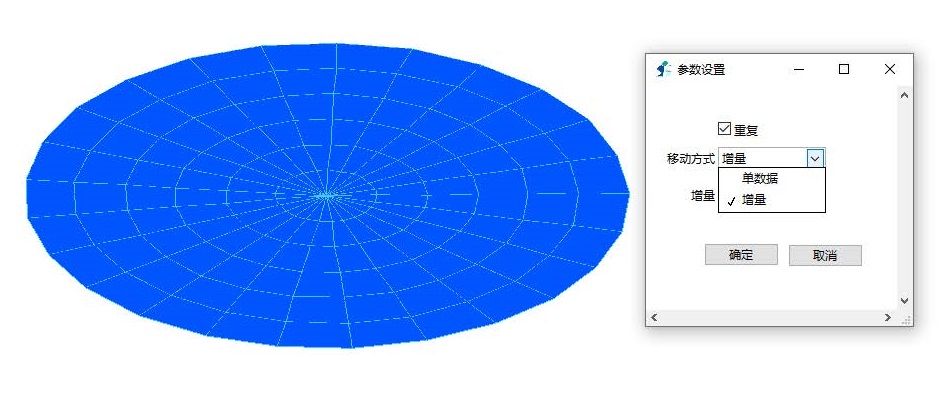

时域ODS的动画播放分为“手动”和“自动”两种模式，此模式适用于二维平面及三维扫描式红外光纤以及HE-NE激光测振仪系统：可以通过“开始”按钮右边的“手动”按钮来切换当选择“手动模式”，软件不进行时间点的自动切换光标放置在哪个时间点就展示哪个时间点的ODS动画；当选择“自动模式”时根据“设置”的参数，软件自动播放选定时间范围内的所有时间点ODS动画，并可以设置为重复播放；

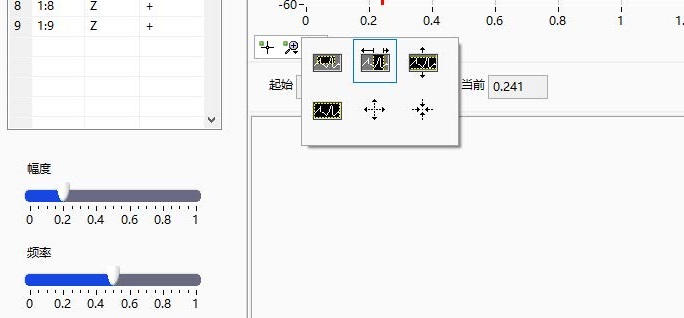

考虑到时域数据比较长的情况软件图形显示区左下角提供局部放大、自适应、数据拖动等功能，方便数据的选择和查看，如下图所示一旦通过局部放大按钮选择某个时间段的数据，曲线的下方的“起始”、“终止”和“当前”会实时更新，同时如果选择了“自动重复”模式，光标会在选择的时间范围内运动并重复展示ODS振型；

和振型动画类似在模型显示区域提供一系列的功能按钮，包括显示测点号、显示坐标、视图切换等，同时左侧可以控制动画频率和幅度等；和振型动画类似频域ODS和时域ODS也支持视频导出功能，导出方法和操作步骤和振型动画模块相同；频域ODS和时域ODS的操作方法类似，区别在于分析的数据类型为频谱，软件对ODS的数据进行了高度集成，时域和频域数据放置在一个数据文件中方便数据管理，所以图形显示区展示的是频域曲线，如下图所示同样可以通过各种方法进行频率点的选择和ODS动画的播放；
