SNDAS-LDV扫描激光测振模态测试分析软件使用入门

本章采用逐步指引的方式介绍SNDAS-LDV扫描式激光测振模态测试分析软件，适合第一次使用SNDAS-LDV激光测振系统的用户阅读；通过阅读本章内容用户可以了解相关软件和驱动的安装、软件的界面和基本操作以及采集系统的连接；欲获得更多测试分析软件的使用细节，请联系我司工作人员。

一、安装LDV扫描激光测振软件和驱动

1.1 系统安装要求

为确保软件能正常使用工作，建议安装以下组件：

1）National Instrument NI-DAQmx9.7或更新版本；

2）微软Windows7以上；

3）最低屏幕分辨率1280×960的显示驱动；

4）在计算机中安装Adobe Reader，Microsoft Excel和SNDAS-LDV二维扫描式激光测振仪模态测试分析软件；Adobe Reader用于打开SNDAS-LDV模态测试及分析软件的使用手册；MicrosoftExcel用于导出数据和图表，从adobe官网可免费下载Adobe Reader。

1.2 安装软件

请遵循以下步骤安装软件：

1）请确保硬件已依据硬件手册设置正确无误，所有驱动已安装妥当；

2）确保硬件锁（加密狗）已插好电脑；

3）启动电脑并以拥有管理员权限的身份登录电脑；

4）在光驱中插入SNDAS-LDV扫描测振软件安装光盘，对于没有光驱的计算机，可利用有光驱的机器先将SNDAS-LDV软件安装光盘的内容拷贝到U盘上，或通过网络拷贝到待安装机器上；

5）双击Setup.exe运行安装程序；

6）遵循安装程序指示做相应操作即可完成SNDAS-LDV软件的安装；

二、启动LDV多普勒测振仪模态软件

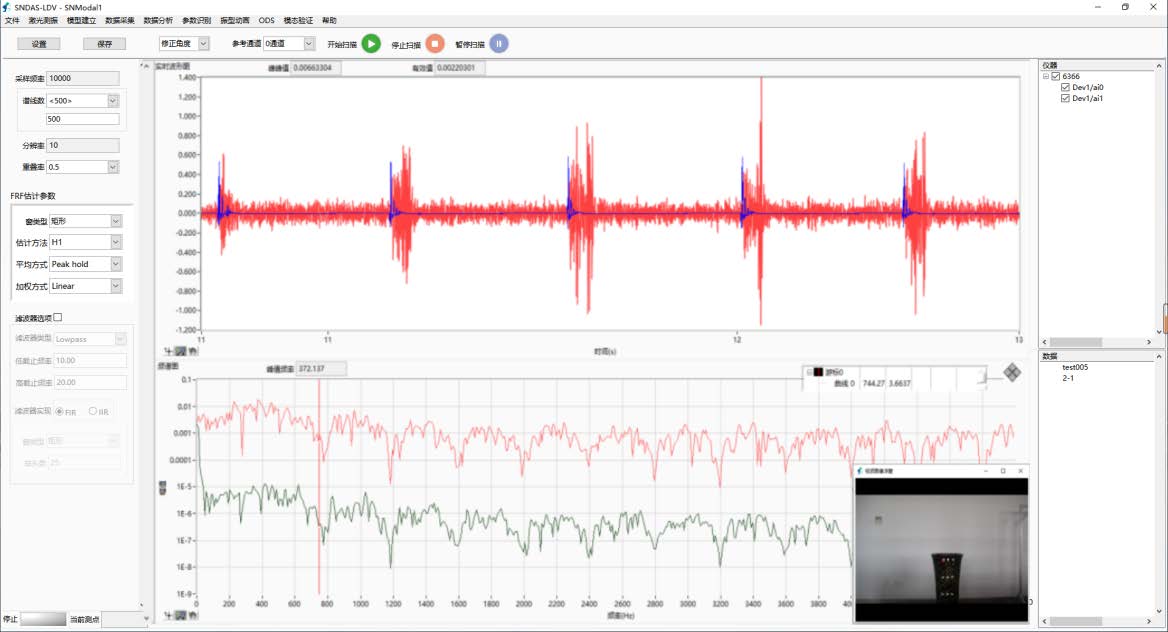

安装SNDAS-LDV软件成功后可双击桌面快捷方式启动软件；也可点击Windows系统菜单开始>>所有程序>>SNDAS-LDV>>启动软件；软件启动后进入如下图所示的软件主界面；

SNDAS-LDV扫描式激光测振仪软件系统主窗口由标题栏、菜单栏、工具栏、和分析视图区等组成，标题栏显示软件名称以及已打开项目名称；SNDAS-LDV菜单栏包含的模块有：文件、激光测振软件模块、模型建立、振动数据采集模块、模态测试数据分析模块、参数识别、振型动画、ODS(工作变形分析)、模态验证和帮助等；每个模块中包含工具栏和分析视图区等，工具栏包含软件的基本功能快捷访问方式，分析视图区用来显示各类数据和分析结果等。

三、软件界面总体介绍

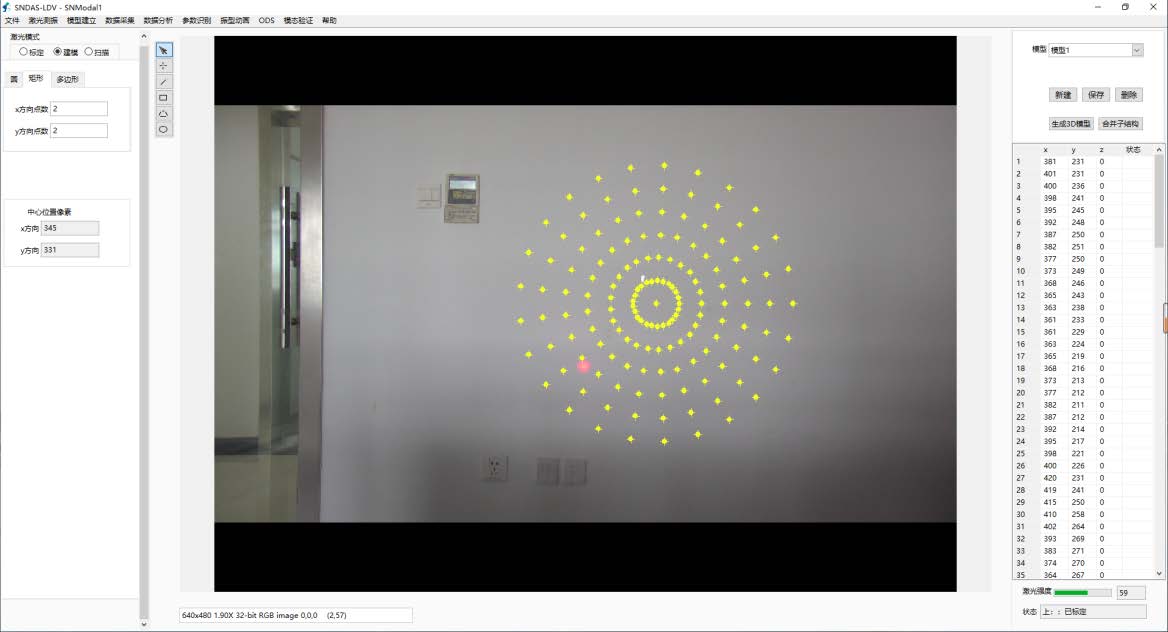

SNDAS-LDV采用流程化操作界面，主要包括文件、激光测振模块、模型建立、振动数据采集模块、数据分析、参数识别、振型动画、ODS（工作变形分析）、模态验证和帮助等界面；如下图所示可通过点击软件菜单栏在各模块界面之间来切换;SNDAS-LDV每次打开或者新建文件运行时，默认打开“激光测振”模块主界面。

软件操作基本流程如下：

1）首先用户必须确保扫描设备已准备就绪，并且已经完成电缆的正确连接(请参阅用户手册)；

2）用户启动电脑并以管理员权限账号登录；

3）启动SNDAS-LDV软件进行软件配置，查看界面左下角状态栏是否显示就绪；

4）点击激光模式中的“标定”模块，完成激光扫描头的整体标定；

5）选择“激光模式”中的建模模块进行激光扫描模型的建立，包括点、线、矩形、圆形和多边形等形状模型，建模完成后点击自动生成3D模型；

6）切换到“数据采集”模块，完成采集参数（采样频率、通道设置等）、扫描参数设置（数据和模型的匹配）、FRF估计及分析参数设置等；

7）选择“激光测振”中的扫描模式，选择快速扫描和逐点对焦扫描中一种方式点击开始扫描按钮；逐点对焦扫描前可以先进行逐点预对焦，找到各测点位置的焦距增加扫描速度；

8）软件自动提醒扫描完成并保存数据，切换到“数据分析”模块，进行频响函数的观察和分析；

9）切换到“参数识别界面”，对频响函数进行曲线拟合得到各模态参数，包括固有频率、阻尼比和振型等；

10）振型动画展示、导出视频，视频会生成AVI格式。
