DIC三维全场应力应变测试测量分析系统
DIC三维全场应力应变测试测量分析系统描述:
非接触式DIC三维全场应变测量系统,主要采用数字散斑相关方法和双目图像立体视觉技术,采用两个高速相机,实时采集物体各个变形阶段的散斑或标志点图像,利用图像相关算法和摄影测量算法进行物体表面变形点的立体匹配,重建出匹配点的三维空间坐标,对位移场数据进行平滑处理和应变信息的可视化分析,从而实现快速、实时、非接触式的三维应变、位移测量以及三维全场振动测试。
DIC全场应力应变测试系统常规配置:
2个500万像素30fps相机、2个25mm镜头、2个50mm镜头、标定板、2个led组成照明系统、1台笔记本电脑、三脚架配件、斑漆、1个加密狗软件许可证、布线与供电;
为什么要用DIC数字图像相关法进行应变测量:
数字图像相关(DIC)是一种基于灰度值数字图像的全视场图像分析方法,可以确定物体在载荷下的轮廓和位移;立体DIC适用于测量不规则表面的变形和运动具有非平面或类似变形的任何运动,如果所有运动都发生在一个平面上DIC 2D就很好地满足工作,对于其他情况例如一个板块弯曲、轮胎压缩、头盔或其他圆形物体受到撞击立体DIC也能够完美解决,可以弥补接触式应变测试的不足。
DIC三维全场应力应变测试测量分析系统参数:
畸变校正 | 软件自带快捷的镜头校正功能,对定焦镜头、变焦镜头不同焦段的畸变作出标定,提高精度 |
相机支持 | 通过2台或以上相机进行三维跟踪,兼容主流格式的图像和视频如jpg,bmp,mp4,avi,wmv等 |
三维坐标 | 自定义三维坐标系,三维空间关系重建,展示摄像机角度、物体空间运动轨迹等 |
动态坐标 | 自定义动态坐标系分析目标之间的相对运动关系,切换展示参考系、实现图像防抖等 |
运动分析 | 提供空间位移、速度、加速度,角度,距离等运动学参数结果 |
跟踪算法 | 提供无限个跟踪点、多种跟踪算法(DIC、相关性、象限、圆对称、拐角轮廓、交叉点等) |
目标搜寻 | 基于象限算法自动搜寻可跟踪点 |
图像抗扰 | 可通过点组功能对被遮蔽跟踪点进行预测跟踪,确保其轨迹、测量数据连贯可读 |
振动测量 | 提供跟踪点FFT频谱分析功能测量振动频谱 |
图像增强 | 提供图像增强、优化功能,如亮度、对比度、Gama值、RGB通道调整等 |
实验模板 | 可导出分析模板,应对多次重复实验 |
数据导入 | 可导入拉伸试验机、陀螺仪等通过数据采集器采集的文本数据,展示解物理量的变化关系 |
数据导出 | 支持多种数据导出形式(图像、图表、表格、excel等),也可导出视频展示图表等 |
高速相机DIC应变测量 | |
应变类型 | 线应变(Exx,Eyy,Ezz)、剪应变(Exz, Eyz, Exy)以及主应变(E1, E2, E3)等 |
应变展示 | 宏观应变场、位移场分布彩色云图,实时刷新跟踪区域的Infinitesimal应变、Green-Lagrange应变、Euler-Almansi应变、位移、虚拟引伸计等数据,提供箭头实时展示试样形变趋势 |
误差评估 | 提供试样跟踪面的数字图像相关法质量评估 |
检测范围 | 50个微应变到超过1,000% |
DIC应变测试测量整套解决方案:
从图像到结果:
从加载图像序列执行跟踪算法,运用选定的分析和逻辑来呈现导出的数据--高速相机应变测量提供了一个简单的工作流程,菜单栏、工具栏和键绑定都提供了易于访问的特性和功能,用户界面是完全同步的:参数或设置的任何更改都将直接影响跟踪会话的所有部分,更新结果、图表和表格;
相机设置:
该立体DIC测试图像系统提供了一个水平杆安装相机,适用于所有主要品牌的高速摄像机以及其他低速全帧相机,在我们的相机控件中支持这些摄像机以使用前触发器和后触发器捕获图像;
校准:
立体DIC系统的校准由两个单独的步骤组成:
第一步是镜头校准,针对特定镜头及其焦距设置进行校准:
这步使用校准板完成当低速抓拍时移动并倾斜这块板,这是一种简单地通过镜头校准向导进行校准的方法该向导将指导您完成校准过程;
第二步是利用参考点在普通坐标系中获取摄像机的方位;
散斑图:
图像系统提供了一种用于生成散斑图案的打印软件,这使得用户可以轻松地将图案的大小、密度和随机性切换到用户喜欢的模式;
对于较小的物体成像系统已经开发出具有理想散斑图案的印模,并且可以用于在测试之前准备样品;
DIC全场应变应力测试系统部分应用:

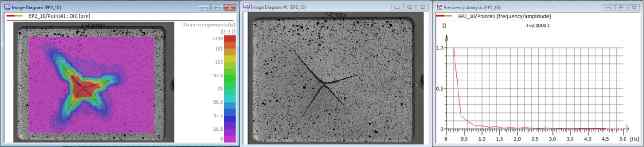

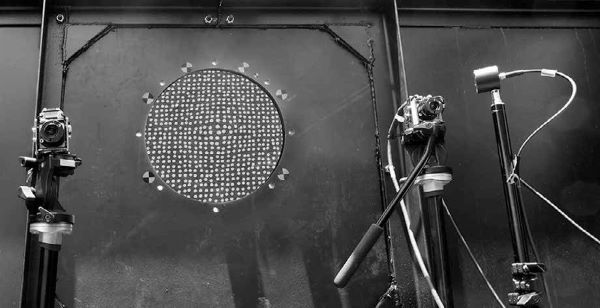

1.金属板上的爆炸

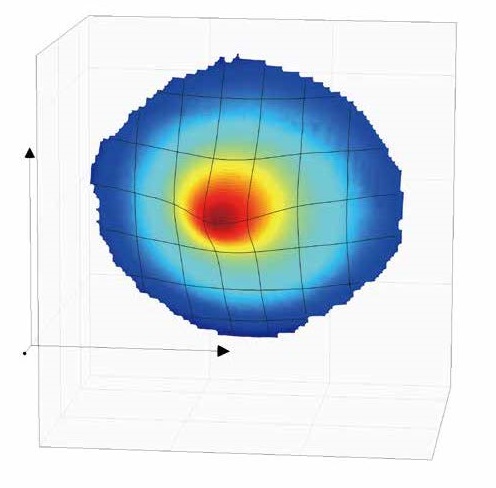

一块金属板在外界作用下的动态变形,使用DIC全场应力应变测试模块进行很容易地分析,除了3D位移以外主要/次要部分的应变也可以用彩色图显示在3D图中,以便充分的了解变形过程;研究的点允许测的局部位移以及在变形过程中的板的振动频率。

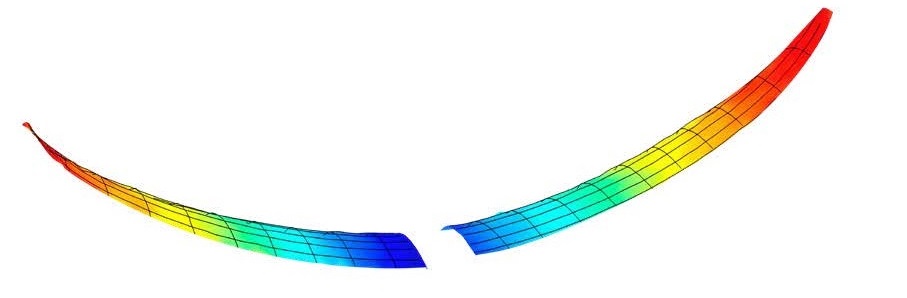

2.DIC全场应变测试机翼压弯试验
飞机机翼压弯试验用于论证设计的安全冗余度,与常见的三维DIC测试不同机翼压弯测试视野大,需要使用多台摄像机组成阵列完整覆盖机翼,通过灵活的摄像机定位解决方案,DIC全场应变测试系统软件可以统一所有摄像机视觉的坐标系,而后对齐每组双目摄像机采集的应变云图;利用数据采集器以及软件的外部数据导入功能,可将机翼上不同位置的拉伸值,集合关注点的应变值绘制应力应变曲线;虚拟检测线则有助于呈现机翼方向不同位置应变量的线性程度。

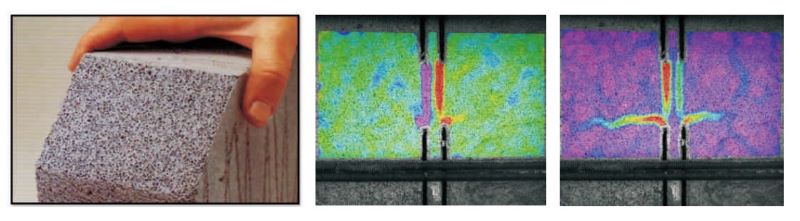

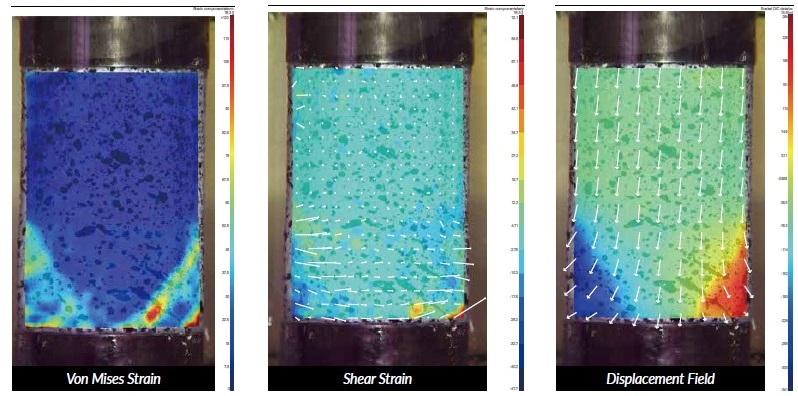

3.DIC全场应变测试系统在混凝土变形和裂缝分析测试
