振动视觉增强影像系统全场模态测试设备描述：

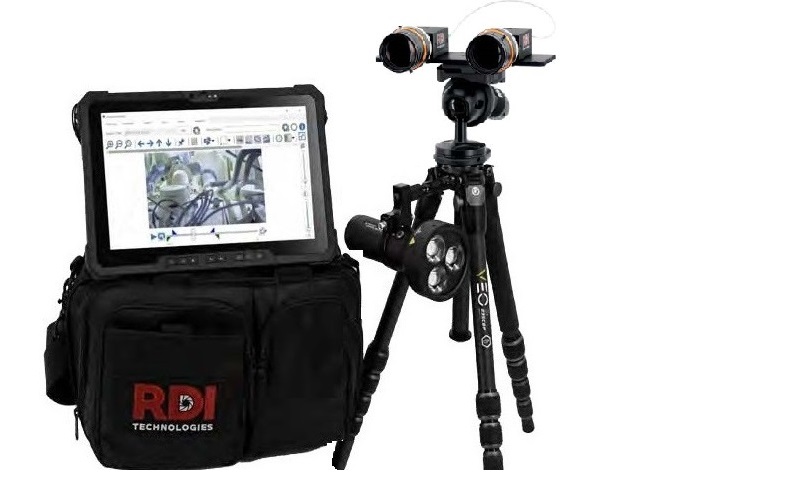

RDI Modal Amplified™ 是一种基于高速相机振动运动放大成像技术的非接触式全场模态测试测量系统，

Iris M系列利⽤高速相机摄像技术及视觉增强影像技术将微小的振动及远动形态增强至肉眼可见的程度，

可实现非接触式全场模态测试、振动测试、位移测试及监测影像每一点相位、运动轨迹并实现时频变换。

振动视觉增强影像系统全场模态测试特点：

1、快速安装、快速启动、无需布置复杂的传感器、方便外场测试携带；

2、稳定性：显示了在特定频率下阻尼稳定的模态振型；

3、数据导出：将波形、频谱、相干性、FRF和相位导出到UFF文件；

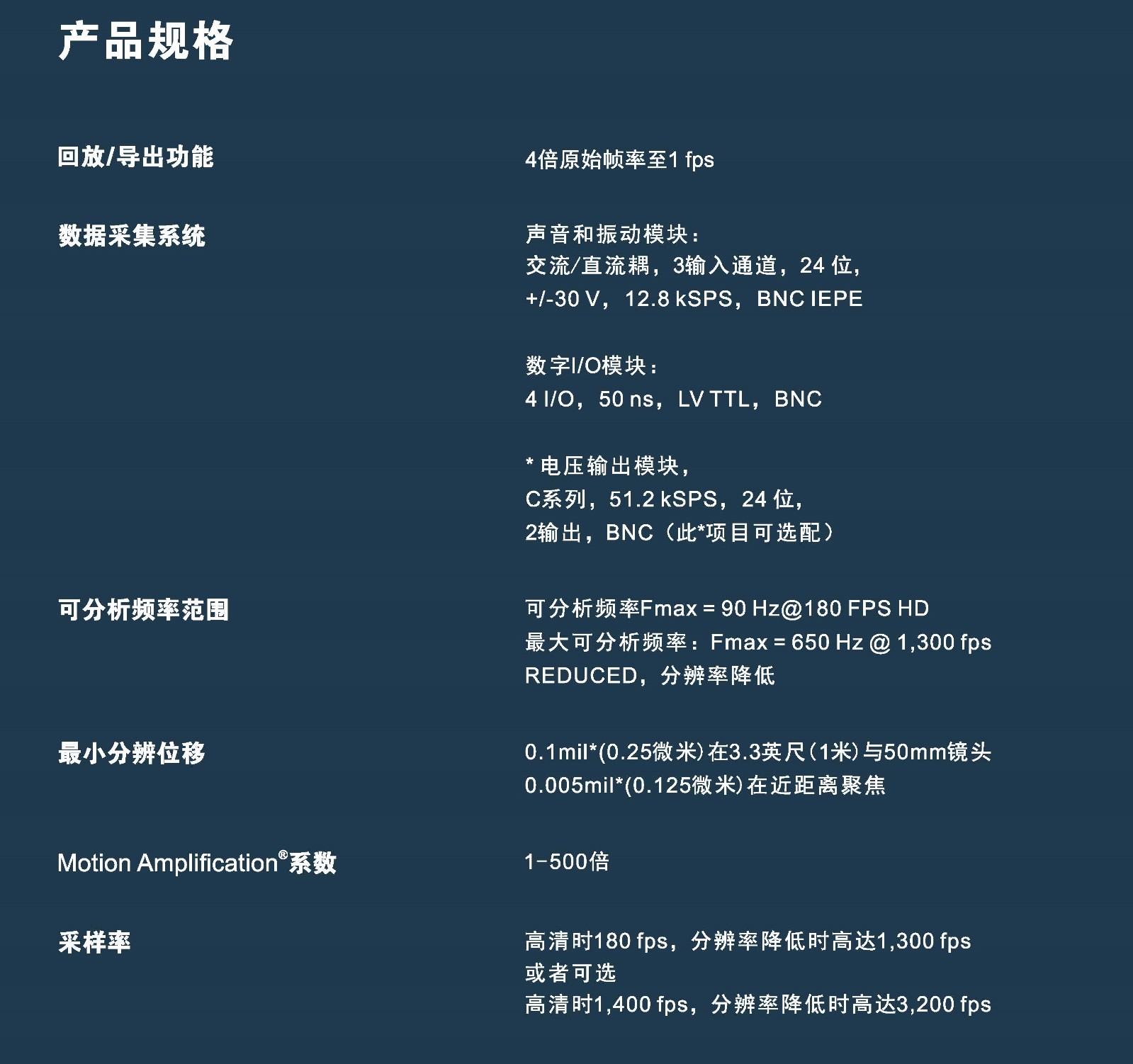

4、振动测量仪采样率:可达145000Hz；

5、相干图：显示相干性数据的彩色图像叠加；

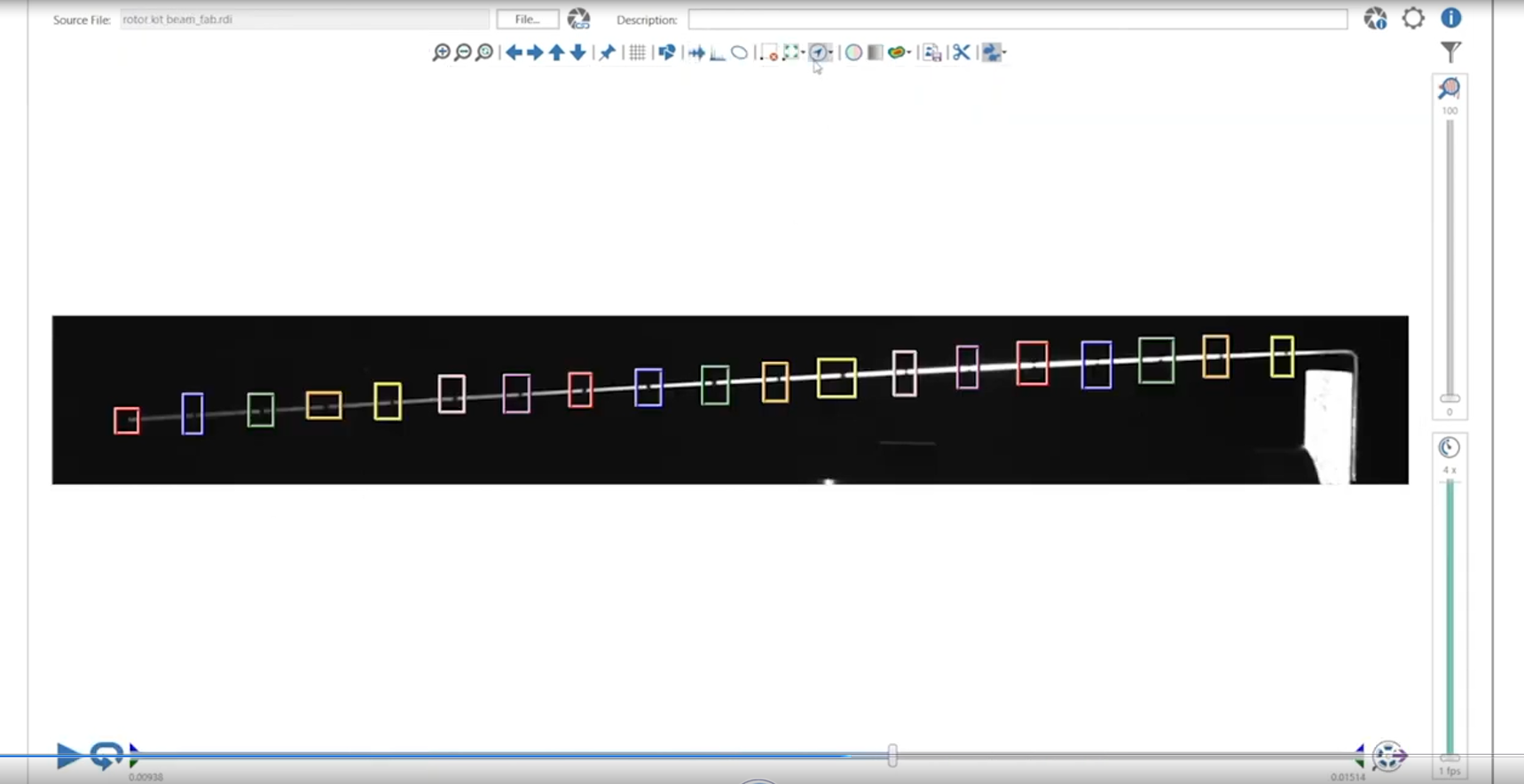

6、模态放大™实现了从耗时的动画建模转变为使用基于相机的技术可视化实际的真实结构；

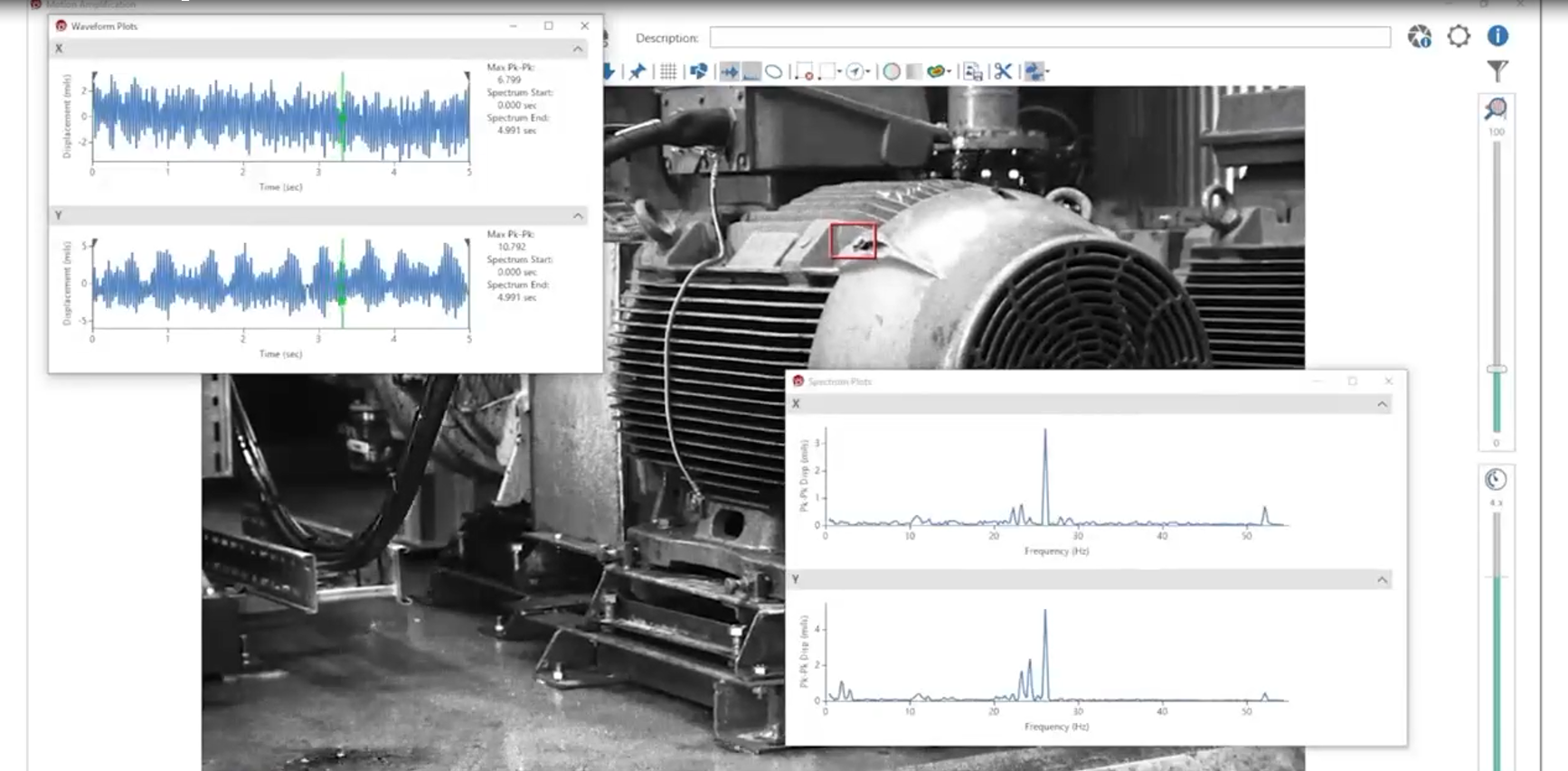

7、测量类型：包含波形、频谱、频响函数、相位、力输入及时捕获振型、固有频率、阻尼及远动等；

8、自动过滤滤波，捕获整个结构的数万个数据点，自动放大和过滤视频的振动频率，增加工作效率；

振动视觉增强影像系统/视觉增强影像技术非接触式振动测量系统工作原理：

运动放大®是一种使用高速相机进行视频和图像处理，来检测被测物细微运动并使其振动肉眼可见的技术；

当工业设备、机械和其他部件运行时，它们通常会产生非常小的振动和运动，这些振动非常小，人眼无法检测到；

运动放大®技术使用数字视频和图像处理技术逐像素测量振动和运动，提取和放大数据以产生运动的视觉表示；

实时视频馈送实时处理像素，以显示振动和运动如何影响整个系统和支撑结构，并可记录和后处理以进行分析；

视频运动放大为细微运动提供了非入侵性的非接触式振动测试测量解决方案；

振动视觉增强影像系统典型应用:复杂结构结构动力学非接触式全场模态测试以及全场非接触式振动测量；

振动视觉增强影像测量仪器系统产品价格请咨询北京万源恒兴科技有限公司工作人员！
