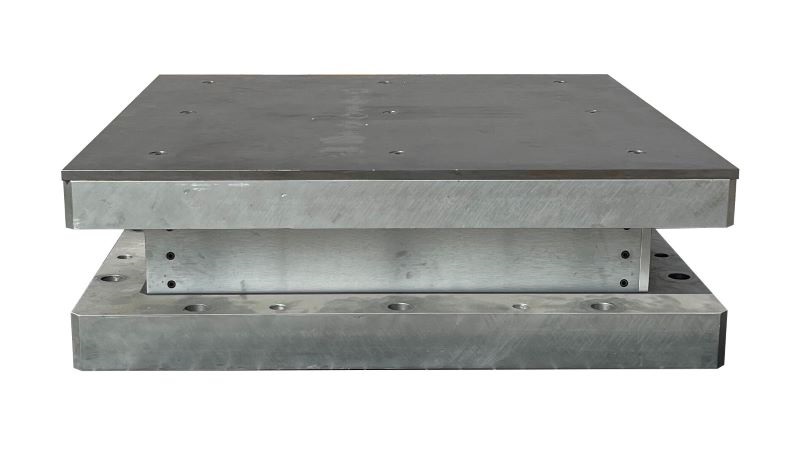

飞机起落架跌落测力台系统3264
飞机起落架跌落测力台系统3264描述：
3264用于飞机及直升机起落架下落过程中的Fx, Fy和Fz三个方向的力以及三方向力矩的连续测量，量程达890KN；
MC3246多分量测力计测量原理为基于应变式测力原理，顶平面相对较低质量以提供水平和垂直方面的高固有频率；
高固有频率这在高速精确碰撞测试中非常重要(顶平面接触压力应低于500psi)，测力计由高强度铝合金材料制成。
3246多分量测力台系统指标：
通道 | Fx,Fy,Fz,Mx,My,Mz | 模拟输出 | 6通道 | |||||
重量 | 377 Kg | 六分量力台原理 | 应变式 | |||||
尺寸 | 837x1320x241mm | 功能 | 六分量力力矩输出 | |||||
工作温度 | -18 to 52°C | 数字输出 | 不支持 | |||||
激励 | 10V max | 信号串扰 | < 2% | |||||
Fx,Fy,Fz迟滞 | ±0.2%F.S | 非线性Fx,Fy,Fz | ±0.2%F.S | |||||
通道 | Fx | Fy | Fz | 单位 | Mx | My | Mz | 单位 |
量程 | 222411 | 222411 | 444822 | N | - | - | - | N-m |
灵敏度 | 0.674 | 0.674 | 0.27 | μv/v-N | - | - | - | μv/v-N-m |
固有频率 | 400 | 400 | 600 | Hz | - | - | - | Hz |
刚度(X105) | - | - | - | N/m | - | - | - | N-m/rad |
444822N量程 | 222411 | 222411 | 44822 | N | - | - | - | N-m |
667233N量程 | 333617 | 333617 | 667233 | N | - | - | - | N-m |
889644N量程 | 444822 | 444822 | 889644 | N | - | - | - | N-m |

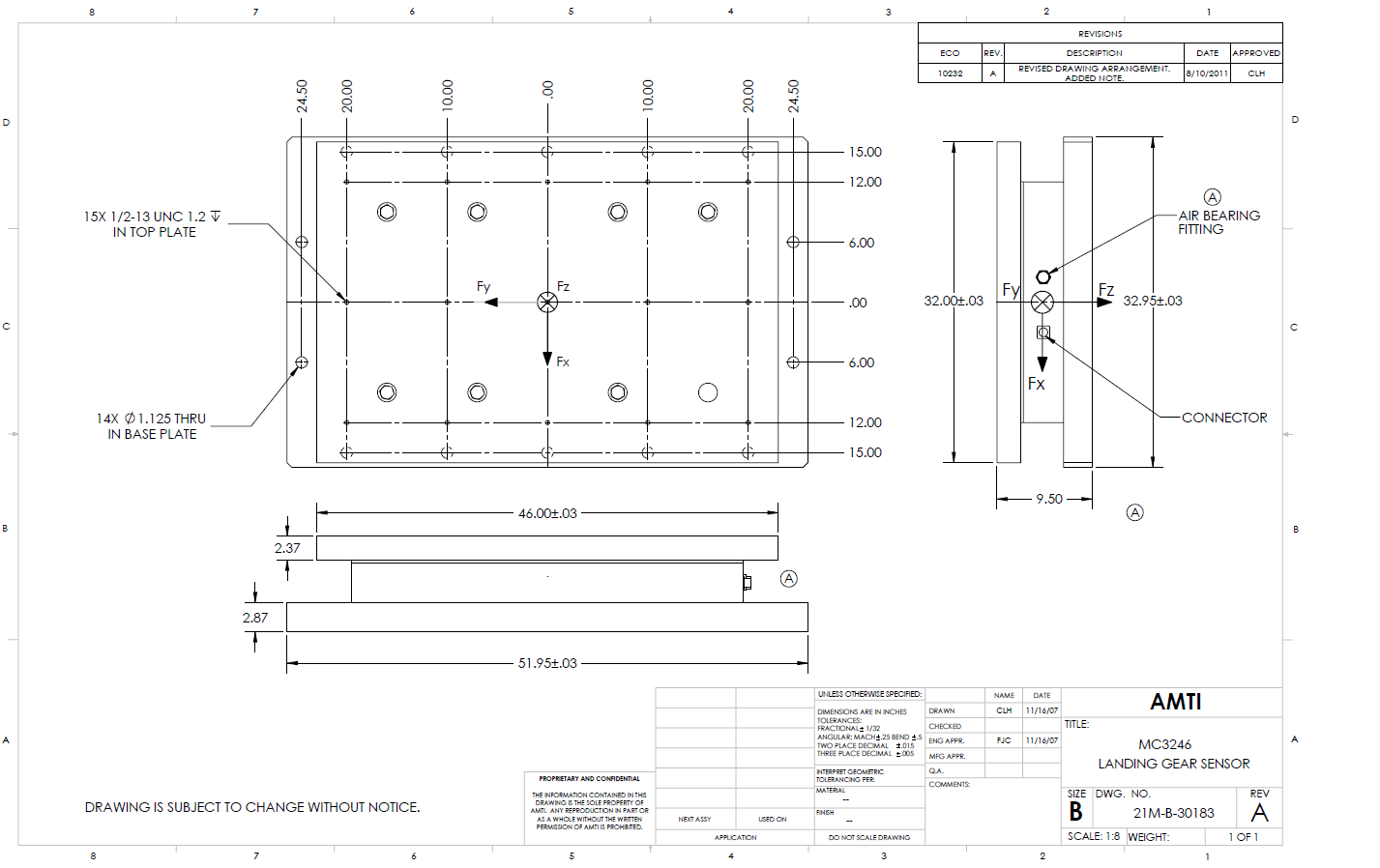

3246六分量测力台设计图纸如下：
国产及进口六分量测力计、多分量力传感器、六向/轴力传感器、六分量力传感器、三向力传感器等请来电咨询；
可以对不同应用进行测试，如切削力测试测量、微振动测试、反作用力测试、风洞动态力和力矩测量等。
