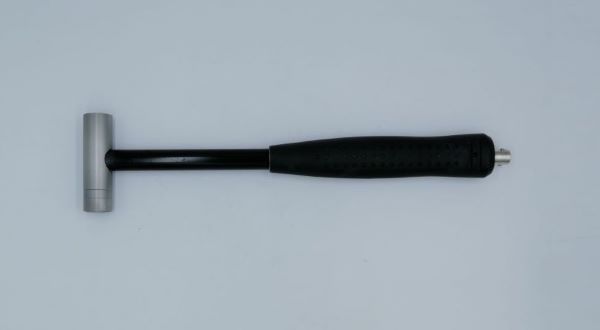

模态测试脉冲力锤HX02-C
模态脉冲力锤HX02-C产品描述：
模态力锤HX02-C灵敏度2.3mV/N，量程22KN，谐振频率40KHz；
用于锤击法测量结构振型、模态分析测量搭配振动采集仪及激光测振仪使用。
模态脉冲力锤HX02-C产品指标：
模态脉冲力锤静态参数 | |
力锤灵敏度 | 2.3mV/N（20±5℃） |
测量范围 | 22KN |
过载能力 | 120 ％ |
线性度 | ≤1%F·S |
迟滞 | ≤1%F·S |
重复性 | ≤1%F·S |
工作电压(VDC) | +18~28V |
工作电流（恒流源） | 2~10mA |
动态参数 | |
谐振频率 | ＞40kHz |
工作温度范围 | -54～+80℃ |
物理参数 | |
锤头重量 | 65g |
锤柄长度 | 240mm |
敏感材料 | 石英 |
输出方式 | BNC插座 |
附件 | |
连接电缆 | 2米BNC/L5电缆 |

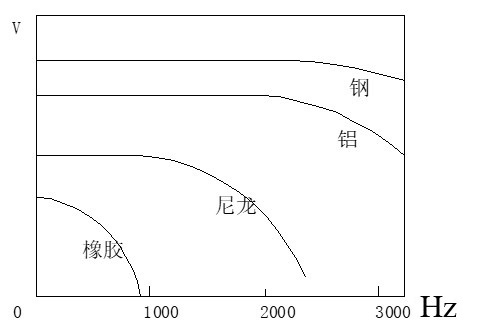

模态力锤应用一不同材料冲击频谱（如上图）

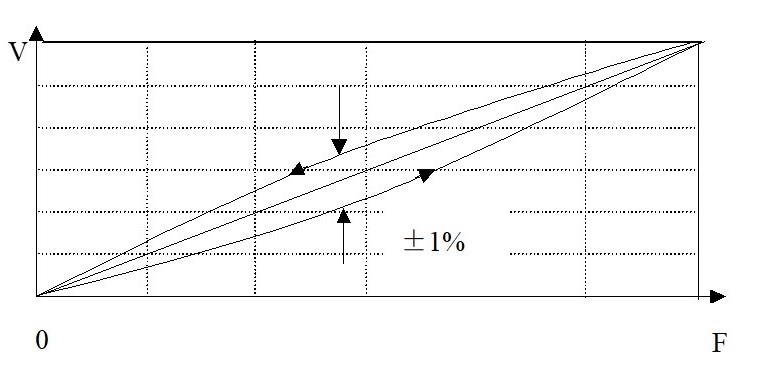

模态力锤模态测试典型静态误差曲线（三次取平均值）
