10万G高g值冲击型国产加速度传感器型号：HX-190S

HX-190S冲击型加速度传感器特点：

• 重量轻，尺寸小；

• 结构强度高，高谐振频率；

• 耐冲击，无零漂；

• 测量量程可达10万g冲击加速度值；

• 国产冲击型加速度传感器/瞬态记录仪可以定制；

10万G高g值冲击型国产加速度传感器技术指标：

动态特性:

灵敏度±20% - - - - - - - - - - - - - - - - - - - - - - - - - - -  0.035 pC/g

测量范围- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - ±100 000 gpk

频率范围±5% - - - - - - - - - - - - - - - - - - - - - - - - - - - ～10 kHz

     ±10% - - - - - - - - - - - - - - - - - - - - - - - - - - -～15 kHz

安装谐振频率 - - - - - - - - - - - - - - - - - - - - - - - - - - - ≥ 70 kHz

幅值线性 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - ≤ 10%

横向灵敏度 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- < 5%

环境参数:

最大冲击值 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- -±100 000 gpk

工作温度 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - 40～100℃

电气参数

电容（含3米电缆）- - - - - - - - - - - - - - - - - - - - - - - - - - -100 pF

绝缘电阻 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - ≥否

物理参数：

敏感元件 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - 压电陶瓷

结构形式 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - -剪切

外壳材料 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - -钛合金

密封形式 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - -激光焊接

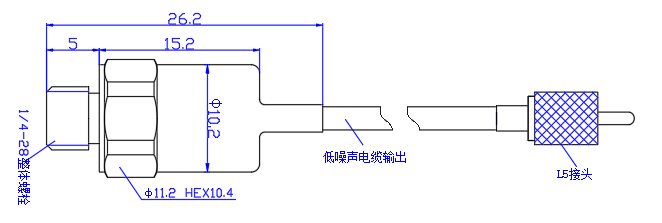

外形尺寸（高*长*宽）- - - - - - - - - - - - - - - - - - - - - - - - - -见附图

重量（不含线缆）- - - - - - - - - - - - - - - - - - - - - - - - - -- - 4.5克

输出形式 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - -顶端端整体线转L5插座

安装方法 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - -1/4-28或M6螺栓

HX-190S冲击型加速度传感器应用：

微型爆炸性驱动装置冲击测试：用于微纳卫星的微型推进器点火测试，传感器嵌入芯片级装置内，测量微尺度爆炸产生的超高频冲击力（如冷气推进剂瞬态释放）；

纳米材料断裂冲击实验：在扫描电镜（SEM）或透射电镜（TEM）中，搭配纳米压痕仪实时捕捉材料在飞秒级冲击下的原子级结构崩塌信号；

粒子对撞机辅助冲击监测：在超导磁体或粒子束聚焦装置中，检测高能粒子束意外撞击防护层时产生的局部冲击波，预防设备连锁损坏；

核聚变装置低温等离子体冲击测试：核聚变实验装置（如托卡马克）中，监测等离子体破裂瞬间对第一壁材料的超高速粒子冲击载荷（需耐超高温与辐射设计）；

陨石撞击模拟冲击实验：在实验室中复现微陨石以超高速（>10 km/s）撞击月球或火星模拟土壤的冲击过程，分析原位资源利用（ISRU）设备的抗撞击能力；

地震断层滑动冲击监测：部署于深井钻探设备中，捕捉地壳断层错动瞬间的微米级位移引发的高频振动信号，辅助地震预警模型训练；

金属氢制备冲击波加载实验：在动态压缩实验中通过激光驱动飞片产生10万g量级冲击波，触发氢材料相变为金属态，冲击传感器实时反馈压力-时间曲线；

氢燃料罐安全测试：量化碳纤维缠绕储氢罐在子弹射击或爆炸冲击下的局部层间剥离加速度，建立失效阈值数据库；

外骨骼装甲性能测试：测量单兵外骨骼在反坦克火箭后坐力或高空跳伞触地时的冲击传导路径，优化液压阻尼系统的响应速度；

太空舱人工重力模拟：在离心机加速至短时高重力（如10g）的过渡阶段，捕捉舱体连接机构因惯性突变产生的冲击振保障航天员安全；

爆炸冲击加速度应用测试：将10万g传感器与光子多普勒测速仪（PDV）同步，在爆炸实验中同时获取冲击加速度与材料表面速度反演本构方程；
