HX1201ICP型冲击加速度传感器
ICP冲击型压电式加速度传感器型号：HX1201
HX1201 ICP型冲击加速度传感器传感器特点：
• 内置电路恒流源供电，低阻抗输出；
• 传感器隔离设计，抗干扰性能好；
• 抗信号过载饱和、零点漂移；
• 重量轻，尺寸小，整体线输出；
HX1201ICP型冲击加速度传感器传感器应用：
• 爆炸研究测试；
• 瞬态高g值振动冲击测试；
HX1201ICP型冲击加速度传感器技术指标：
HX1201ICP型冲击加速度传感器动态特性：
灵敏度±30% | 0.1mV/g |
测量范围 | ±50000 gpk |
频率范围±1dB | 2～10000 Hz |
传感器安装谐振频率 | ≥100 kHz |
宽频带分辨率 | 0.2 grms |
满量程幅值线性(不确定度2%) | ≤10% |
横向灵敏度 | ＜5% |
HX1201ICP型冲击加速度传感器电参数
供电电源(恒流源) | 18～30 VDC |
供电电流 | 2～20 mA |
直流偏置电压 | 10±2VDC |
输出阻抗 | ≤100Ω |
绝缘电阻(外壳) | ＞100000000Ω |
HX1201ICP型冲击加速度传感器环境参数
最大冲击值 | ±70000 gpk |
工作温度 | -18～+100℃ |
HX1201ICP型冲击加速度传感器物理参数
敏感元件 | 压电陶瓷 |
结构形式 | 剪切 |
外壳材料 | 钛合金 |
密封形式 | 激光焊接 |

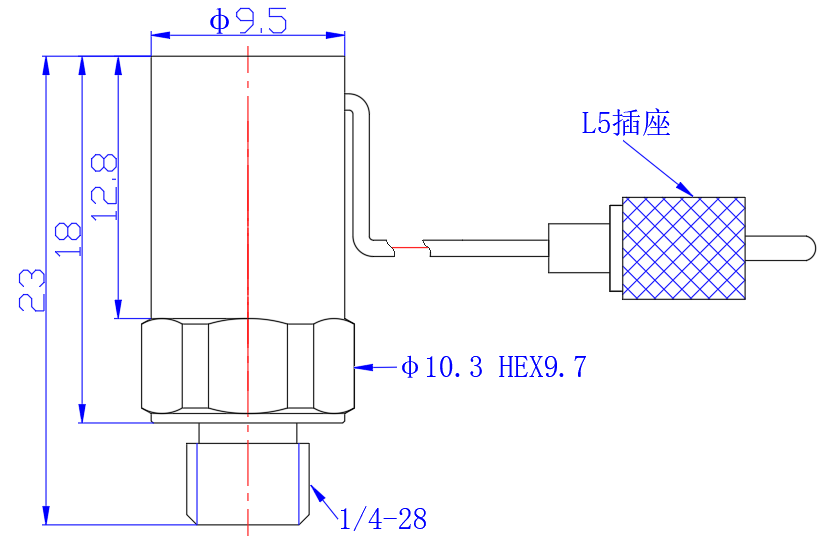

外形尺寸 | 9.5mm×23mm |
重量 | 5克（不含线缆） |
输出形式 | 侧端整体线转L5插座 |
安装方法 | 1/4-28螺栓 |
