微小型单轴加速度传感器传感器型号:HX-116-50

微小型单轴加速度传感器HX-116-50特点：

• 重量轻，尺寸小；

• 频响宽,分辨率高；

• 内置电路，低阻抗输出；

微小型单轴加速度传感器HX-116-50应用：

• 微小结构模态测试；

• 轻质结构振动测试；

微小型单轴加速度传感器HX-116-50技术指标：

动态特性

灵敏度±10% - - - - - - - - - - - - - - - - - - - - - 100 mV/g

测量范围 - - - - - - - - - - - - - - - - - - - - - - - ±50 gpk

频率范围±10% - - - - - - - - - - - - - - - - - - - - 0.5～10kHz

安装谐振频率 - - - - - - - - - - - - - - - - - - - - - ≥ 40kHz

宽频带分辨率 - - - - - - - - - - - - - - - - - - - - - 0.0005 grms

幅值线性 - - - - - - - - - - - - - - - - - - - - - - - ≤ 1%

横向灵敏度 - - - - - - - - - - - - - - - - - - - - - - < 5%

电参数

供电电源 - - - - - - - - - - - - - - - - - - - - - - - 18～30VDC

供电电流 - - - - - - - - - - - - - - - - - - - - - - - 2～20 mA

输出阻抗 - - - - - - - - - - - - - - - - - - - - - - - ≤ 100Ω

直流偏置电压 - - - - - - - - - - - - - - - - - - - - - 10±2VDC

环境参数

最大冲击值 - - - - - - - - - - - - - - - - - - - - - - ±5 000 gpk

工作温度 - - - - - - - - - - - - - - - - - - - - - - - -40～120℃

物理参数

敏感元件 - - - - - - - - - - - - - - - - - - - - - - - 压电陶瓷

结构形式 - - - - - - - - - - - - - - - - - - - - - - - 剪切

外壳材料 - - - - - - - - - - - - - - - - - - - - - - - 钛合金

密封形式 - - - - - - - - - - - - - - - - - - - - - - - 激光焊接

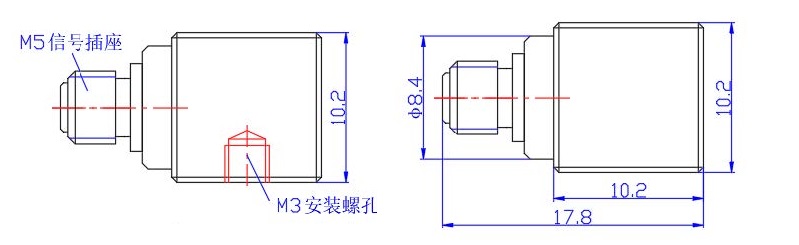

外形尺寸 - - - - - - - - - - - - - - - - - - - - - - - 10.2x10.2x17.8mm

重量 - - - - - - - - - - - - - - - - - - - - - - - - - 4.7克

输出形式 - - - - - - - - - - - - - - - - - - - - - - - 侧端M5插座

安装方法 - - - - - - - - - - - - - - - - - - - - - - - 胶粘/M3螺栓

配套传感器线缆 - - - - - - - - - - - - - - - - - - - - L5/裸线低噪声电缆
