一、扫描式LDV激光多普勒测振系统软件主界面

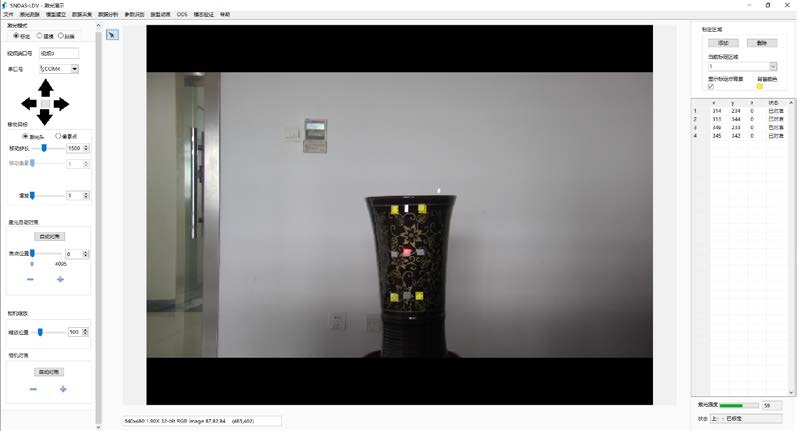

激光多普勒测振模块用来完成激光标定及扫描工作，主要包括测试点标定、建模和扫描三个部分，此软件介绍适用于二维扫描式红外光纤/He-Ne激光多普勒测振仪系统，整体界面如下图所示：

二、SNDAS-LDV激光测振仪软件模型建立模块主界面

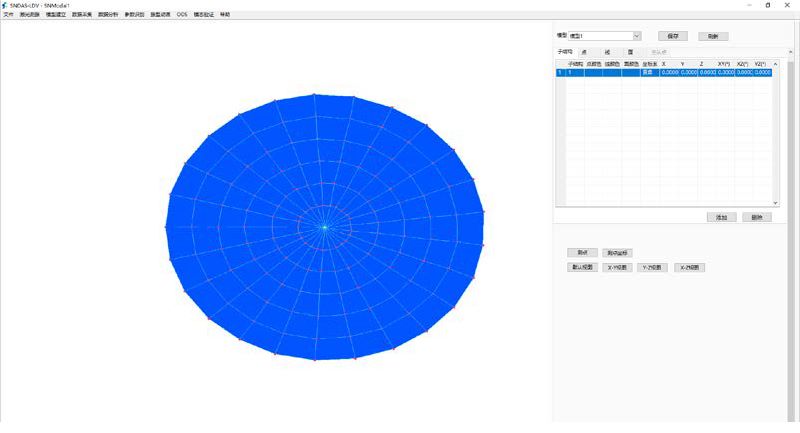

三维几何模型是模态测试及分析的基础，SNDAS-LDV软件“模型建立”模块主界面如下图所示，主要包括模型文件设置、模型刷新、子结构、点、线、面设置、模型显示视图等；子结构、点、线和面构成了三维几何模型的基本特征；

三、扫描式LDV激光多普勒测振系统软件数据采集模块界面

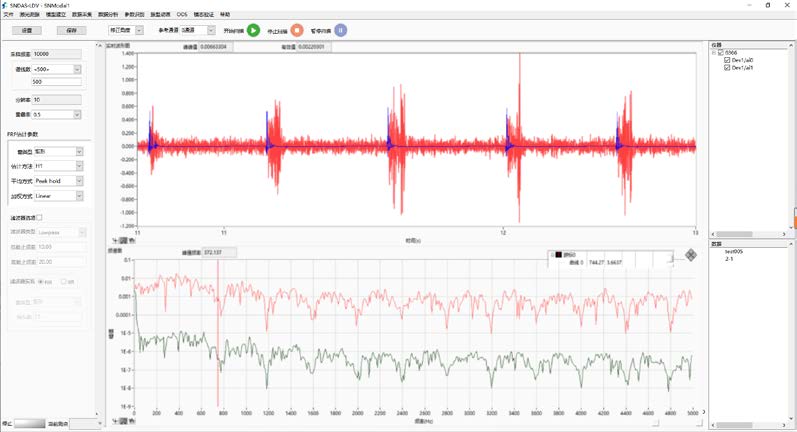

SNDAS-LDV模态测试软件支持数据采集和外部数据导入，所以软件可以通过连接外部硬件进行数据实时采集，“数据采集”模块包括设置和数据采集两个界面（设置采用弹窗的形式），在设置界面中，可以设置参数文件、采样频率、通道参数、采样方式和扫描设置等；“数据采集”界面如下图所示，主要包括采集通道浏览树、数据目录树、图形视图、采集参数（包括频谱、频响、滤波器选项和窗函数）和状态显示等；

四、扫描式LDV激光多普勒测振系统软件数据分析模块介绍

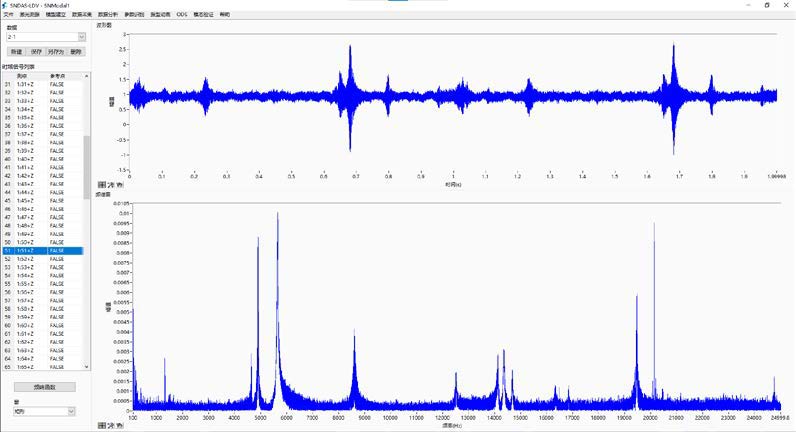

数据分析主界面如下图所示主要包括数据文件列表、通道信号列表、频响函数、数据参数设置和分析视图等；数据文件采用下拉列表的形式，兼容时域和频响函数数据等；通道列表显示选择数据文件中的所有通道，支持单选或者多选可在右侧显示该通道数据曲线；点击“频响函数”，显示采集数据文件中的频响函数，同时支持外部频响函数数据导入；“数据参数设置”提供各通道数据测点号和方向等参数设置（右键功能）；分析视图用以显示频谱和频响函数等分析结果；同时支持数据的合并功能，方便重新对某些测点进行扫描；

五、扫描式LDV激光多普勒测振系统软件参数识别模块介绍

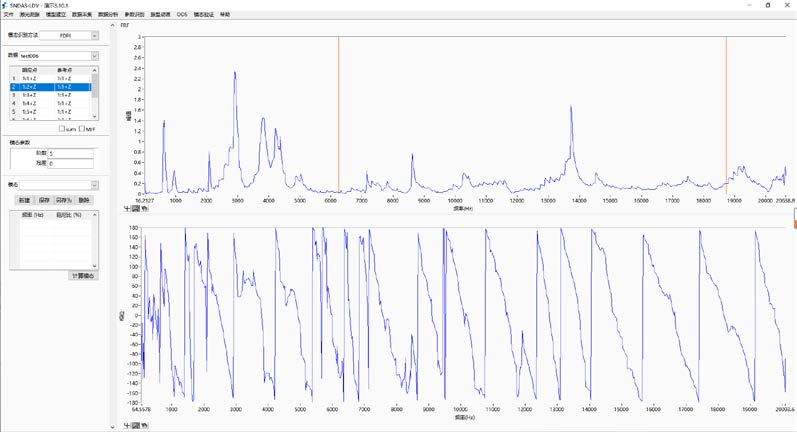

“参数识别”模块主界面如下图所示，主要包括参数识别方法选择、数据选择及列表、模态识别参数设置、模态文件列表和图形显示区等，参数识别方法和数据选择采用下拉列表的形式；模态参数设置包括分析频段、模态阶次和上下残余差等；模态文件及表格展示参数识别的结果包括固有频率、阻尼比和振型等参数；各频响函数的幅频和相频曲线显示在图形显示区；

六、扫描式LDV激光多普勒测振仪系统软件振型动画主界面

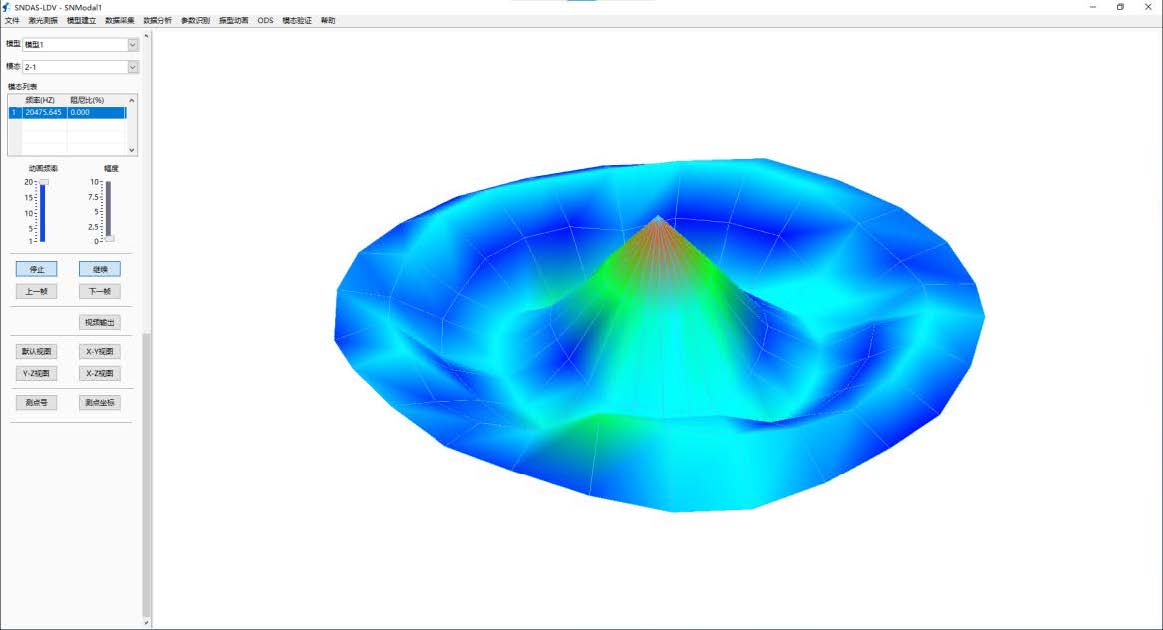

振型是模态重要参数一般来说我们通过动画的形式直观反映各阶模态振型，软件“振型动画”主界面如下图所示，包括模型文件、模态文件、振型动画及控制、报告输出和视频输出等功能；

七、扫描式LDV激光多普勒测振系统软件ODS主界面

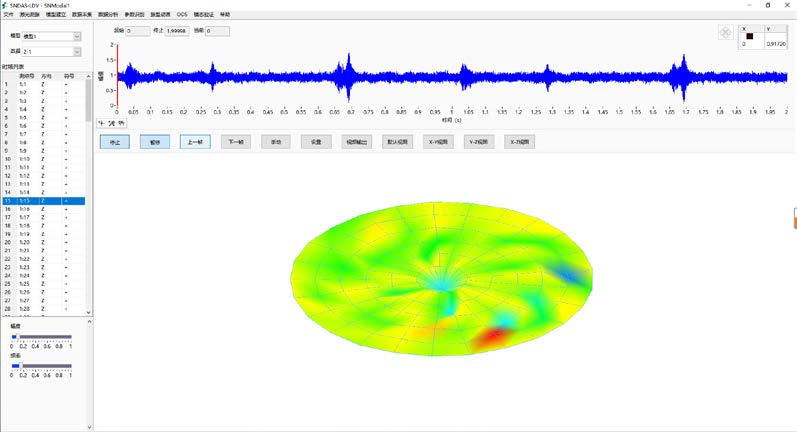

相对于常规实验模态分析ODS分析能够得到结构在任意时刻和任意频率点下的真实运动状态；SNDAS-LDV扫描式测振仪软件“ODS”主界面如下图所示，主要由ODS数据文件、三维几何模型和ODS振型动画及控制等组成；

八、扫描式LDV激光多普勒测振仪系统软件模态验证主界面

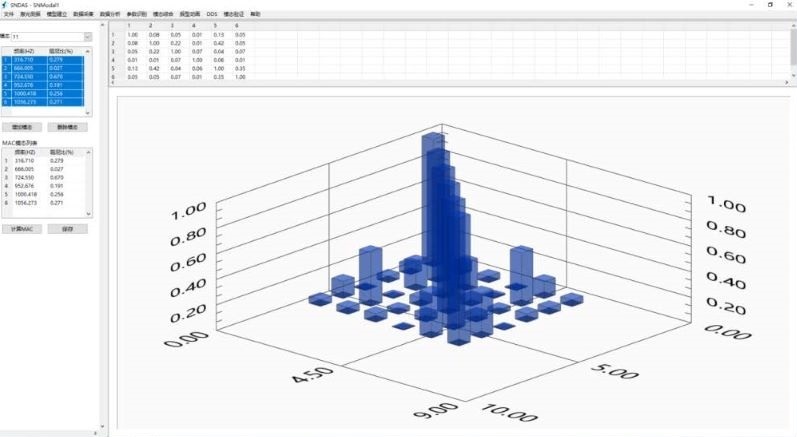

通过模态验证功能可以评估实验模态测试及分析的可靠性；SNDAS-LDV软件“模型验证”主界面如下图所示，主要包括模态文件选择、MAC计算、MAC表格和柱状图等此，此模块同样适用于二维扫描式红外光纤/He-Ne激光多普勒测振仪系统；
