扫描式全场红外自动聚焦激光测振仪LV-FSC500-M
扫描式全场红外自动聚焦激光测振仪系统LV-FSC500-M描述：

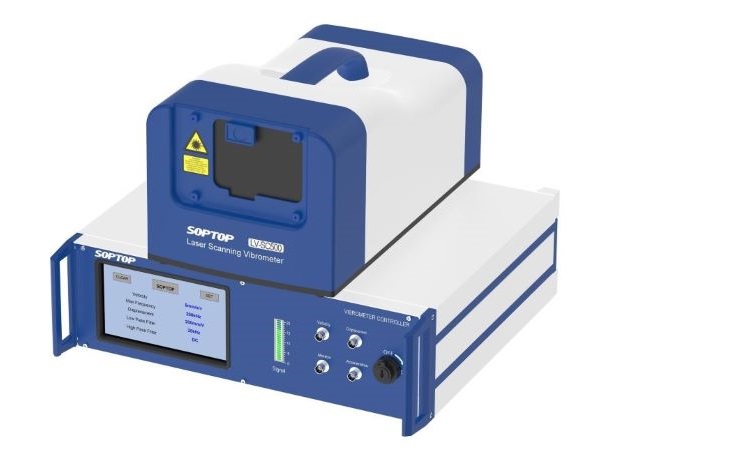

单点二维扫描式激光测振仪FCS500利用激光多普勒测振原理测量，采用非接触式激光测量方法，目标测量距离在0.2m-50m之间，设备抗干扰性强，具有很高的分辨率；不仅可以准确的对各种物体的二维振动、位移、速度以及加速度等进行测量，还可以进行非接触式EMA模态分析、OMA模态分析、时域ODS、频域ODS分析以及高温热振，热模态试验；全场二维扫描激光测振仪具备宽频带测量能力，系统配备有专用的二维振动测量分析软件，系统可以升级至三维扫描激光测振仪系统，可以直观显示被扫描物体的三维阵型以及测量大型设备的全场三维振动特性，二维单点扫描式激光测振系统由扫描式激光测振仪激光头、控制箱、激光测振软件构成，产品图如下：
扫描式全场红外自动聚焦激光测振仪LV-FSC500-M产品指标：
扫描式激光测振仪LV-FSC500光学头参数 | |
尺寸 | 420×230×194mm（L*W*H） |
重量 | 12kg |
聚焦方式 | 手动聚焦/自动聚焦/远程聚焦/遥控手柄聚焦＜5秒(取决于被测表面) |
激光波长 | 635nm指示激光/1550nm红外激光 |
激光功率 | ＜10mW |
工作距离 | 0.2m-50m(配备不同工作镜头；取决于被测物体表面） |
机械接口 | 1个1/4-20螺纹（用于连接三脚架） |
扫描角度 | 50°x 50° |
扫描参数 | 角分辨率＜0.001°,角度稳定性＜0.001°/h，最大30点/秒 |
扫描激光测振仪LV-FSC500控制箱参数 | |
尺寸 | 450×421×149mm（L*W*H） |
重量 | 11kg |
速度量程 | ±30m/s |
位移量程 | ±4.9m |
输出电压 | ±10V |
频率范围 | DC-3MHz,30kHz-25MHz |
滤波设置 | 高通、低通滤波，跟踪滤波 |
线性误差 | ＜±1% |
速度分辨率 | ＞0.01μm/s/√Hz |
位移分辨率 模拟输出 | ＞0.31pm |
BNC接口输出 | |
数字输出 | RJ45千兆以太网口 |
低通滤波器 | 500Hz,1kHz,2kHz,10kHz,20kHz,40kHz,50kHz,80kHz,100kHz,160kHz,2 50kHz,320kHz,500kHz,1MHz,1.5MHz,3MHz(VD-21/DD-32解码器)/ 100kHz,1MHz,2MHz,4MHz,10MHz,25MHz(DD-25M解码器) |
跟踪滤波器 | Slow，Medium，Fast，Off |
信号电平显示 | 反光信号强度显示、DC电压信号输出（BNC接口，0…5V） |
显示 | 带交互式菜单引导设置的彩色屏 |
工作温度 | +3℃…+45℃ |
存储温度 | -10℃…+65℃ |
相对湿度 | <90% |
供电电源 | 100...240 VAC±10%,50/60Hz |
防护等级 | IP54 |
扫描式激光测振仪系统速度及位移双输出，解码器指标如下：
激光测振仪速度、位移解码器 | ||||
速度解码卡 | 数字加码器描述 | 带宽 | 速度量程 | 速度分辨率 |
VS-03F | 常规速度解码器 | 0-50kHz | ±24.5mm/s | 0.1μm/s/√Hz |
VD-21F | 数字速度解码器 | 0-3MHz | ±30m/s | 0.001μm/s/√Hz |
位移解码卡 | 描述 | 带宽 | 位移量程 | 位移分辨率 |
DD-32F | 位移解码器 | 0-3MHz | ±4.9m | 0.31pm |
DD-25MF | 高频位移解码器 | 30kHz-25MHz | ±1.225mm | 0.31pm |
二维扫描式激光测振系统软件介绍如下：

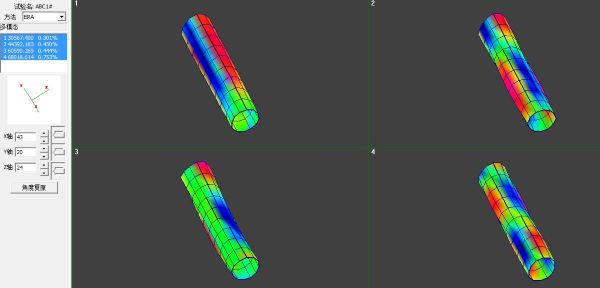

Quick Modal Analysis(Quick MA)是一款模态分析软件，软件界面可对振动信号进行频域及频响函数的分析；
支持EMA实验模态和OMA环境模态分析，可快速得到被测物体的固有频率、阻尼比及模态振型，同时支持ODS变形分析；
方便用户观察不同时刻或频率下的物体变形状态，支持常用的数据格式导出（如txt、UFF等），方便客户分析处理。
激光测振系统软件Quick MA | |
专业布点 | 支持任意形态模型的布点功能 |
模型建立 | 支持规则模型 支持自定义模型的布点功能 支持三维建模 支持模型拼接、组合功能、放大、缩小、旋转、多种填充模式 |
高分辨率扫描 | 高达512*512扫描点密度，很高的空间分辨率（可拓展至1024*1024） |
快速扫描 | 快速扫描，通常用于分析结构单个频率下的响应 |
重扫功能 | 对于信号质量不好的测点，可以选择重扫 |

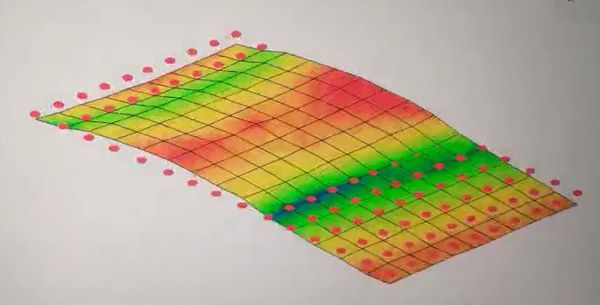

动画演示 | 获取整个扫描过程中的时域数据，动画演示 可展示不同频率下的振型动画 可展示不同阶数下的振型动画 可支持自定义调整动画幅值比例及播放速度 |
扩展的FFT线 | 各种选项可将FFT线扩展至819200 |
数据 | 支持数据导入、导出功能 |
支持功能 | EMA模态分析、OMA模态分析、时域ODS、频域ODS |
红外自动聚焦扫描式激光测振仪系统特点
1、模块化设计，可选配多种解码器，适用范围广；
2、非接触测量被测物体的振动；
3、频率范围可达3MHz(可拓展到25MHz)；
4、可实现自动聚焦；
5、最大测量速度量程可达30m/s；
6、专业性：可测量物体位移、速度、加速度及频率等；
7、可进行ODS和模态分析；
8、可定制：可根据客户要求定制量程和频率范围；
9、完整的解决方案：包含了光学调试、电路去噪、信号处理、数据采集及软件分析功能；
10、个性化软件：可根据客户需求配备具有实时评价测量结果、实时显示变化趋势等智能化功能的软件；
红外自动聚焦扫描式激光测振仪系统应用领域：
应用于科研院校NVH、结构力学分析、声学检测、超声、汽车等应用领域；
北京万源恒兴科技有限公司致力于为科研院校客户一整套激光振动测量仪系统解决方案，助力中国精密制造业;
更多LDV激光测振传感器、单点式激光测振仪、扫描式激光多普勒测振仪系统产品请来电咨询！
