单点扫描式全场激光测振仪ODS模块介绍如下：

ODS（工作变形分析）是模态分析的重要组成部分，可以帮助分析结构或系统在任意时刻和频率下的真实运动形态；

LDV全场扫描式激光测振仪模态分析软件ODS主界面如下图所示，包含时域和频域ODS两大模块；

和“振型动画”模块类似，ODS模块的运动形态也是通过动画的形式来反映，所以同样也需要模型文件和数据文件；

不同的是“振型动画”需要模态文件，而ODS需要的是时域和频域数据，分别对应于时域ODS和频域ODS；

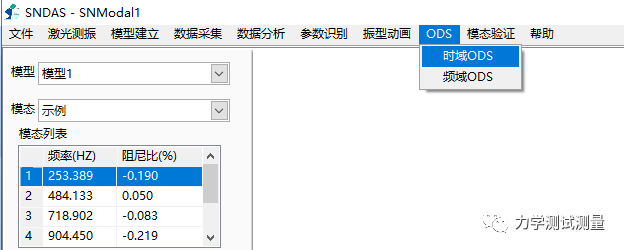

LDV全场扫描式激光测振仪模态测试分析软件ODS主界面如下图所示:

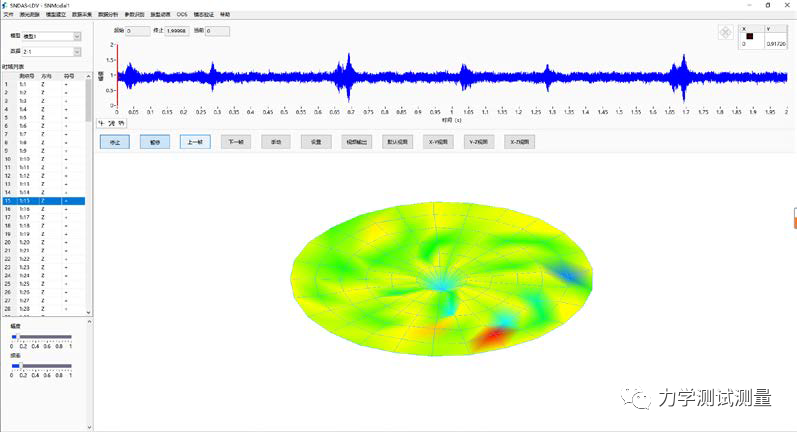

时域ODS：通过ODS下拉菜单选择时域ODS，进行时域ODS分析模块；通过左上角的“模型”中选择需要研究的三维几何模型文件；

数据中选择需要分析的时域数据，下方的“时域列表”显示该数据文件所有时域通道数据及对应的测点信息，包括测点号和方向等；

点击选中某一或者多个通道，右上方的图形显示区即显示对应的时域信号，实现测点信息、位置和波形的直观匹配和反映；

在图形显示区，可以用单光标任意选择需要分析的时间点;曲线下方是模型显示区，显示当前选择的三维几何模型；

点击“开始”按钮，软件即自动计算当前时间下的ODS振型，并通过模型动画的形式展现出来；

可以通过曲线上的单光标选择任意时间点，左下角的“当前”框实时更新并显示当前光标所在的时间点；

时域ODS的动画播放分为“手动”和“自动”两种模式，可以通过“开始”按钮右边的“手动”按钮来切换；

当选择“手动模式”，软件不进行时间点的自动切换，光标放置在哪个时间点，就展示哪个时间点的ODS动画；

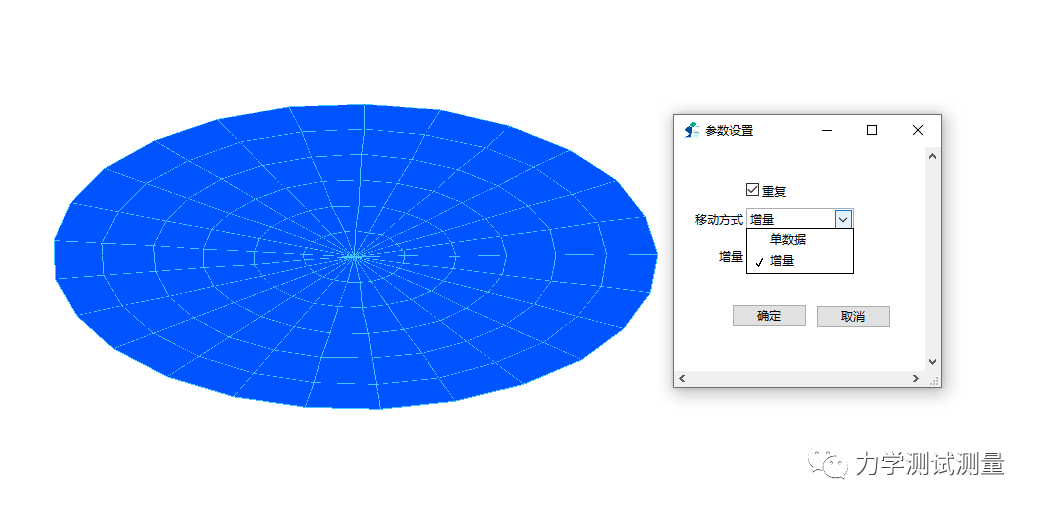

当选择自动模式时，根据设置的参数，软件自动播放选定时间范围内的所有时间点ODS动画，并可以设置为重复播。

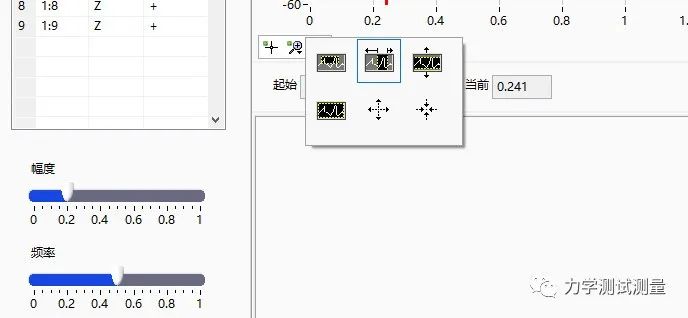

考虑到时域数据比较长的情况，软件图形显示区左下角提供局部放大、数据拖动等功能，方便数据的选择和查看；

如下图所示，一旦通过局部放大按钮选择某个时间段的数据，曲线的下方的“起始”、“终止”和“当前”会实时更新；

同时如果选择了“自动重复”模式，光标会在选择的时间范围内运动并重复展示ODS振型。

和振型动画类似，在模型显示区域，提供一系列的功能按钮，包括“显示测点号”、“显示坐标”、“视图切换”等，同时左侧可以控制动画频率和幅度等。

和振型动画类似，频域ODS和时域ODS也支持视频导出功能，导出方法和操作步骤和振型动画模块相同；

频域ODS和时域ODS的操作方法类似，区别在于分析的数据类型为频谱（软件对ODS的数据进行了高度集成，时域和频域数据放置在一个数据文件中，方便数据管理），所以图形显示区展示的是频域曲线；

如下图所示，同样可以通过各种方法进行频率点的选择和ODS动画的播放。
