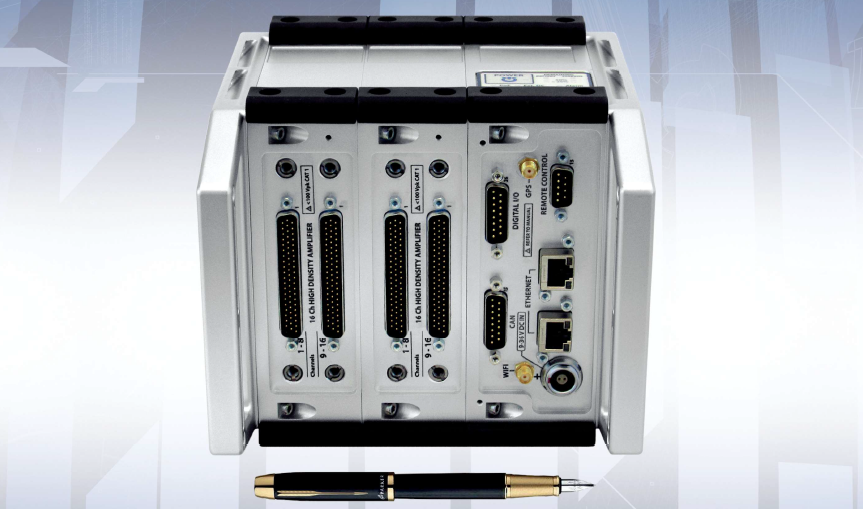

坚固型数据采集系统 Echelon产品介绍：

坚固型数据采集系统Echelon产品定位在高冲击、外场等苛刻以及移动式环境条件下使用；

➢ 工作温度-45°到﹢85°；

➢ 系统具有IP67防护等级，可承受100g冲击；

➢ 系统结构小巧（体积：长5.63''、宽4.94''、高4.35'，方便外场携带；

➢ 整个系统功耗在10-20W左右（不包含传感器激励所需功耗）；

➢ 系统支持9-36V DC输入，以太网供电和可选的80Wh电池模块;

➢ Echelon数据采集系统可对应变片、加速度计、热电偶、载荷和压力传感器等进行采集和分析；

➢ 采样率每通道20K-1MHz，并行采样，单系统可达128通道。

坚固型数据采集系统硬件模块介绍：

➢ 多功能输入模块：支持各种类型的传感器类型，并且每通道采样率可达1MKz/S，单系统16通道；

➢ 高密度输入模块：支持IEPE、桥路、热电偶、或电压等输入，每通道100KHz采样率，单系统可达64通道；

➢ 高密度输入模块：支持桥路、温度、电压等输入，每通道20KHz采样率，单系统可达128通道；

➢ 80W电池模块：支持8或16小时连续采集，内置机载备用电池可提供短时间运行以进行电池模块更换。

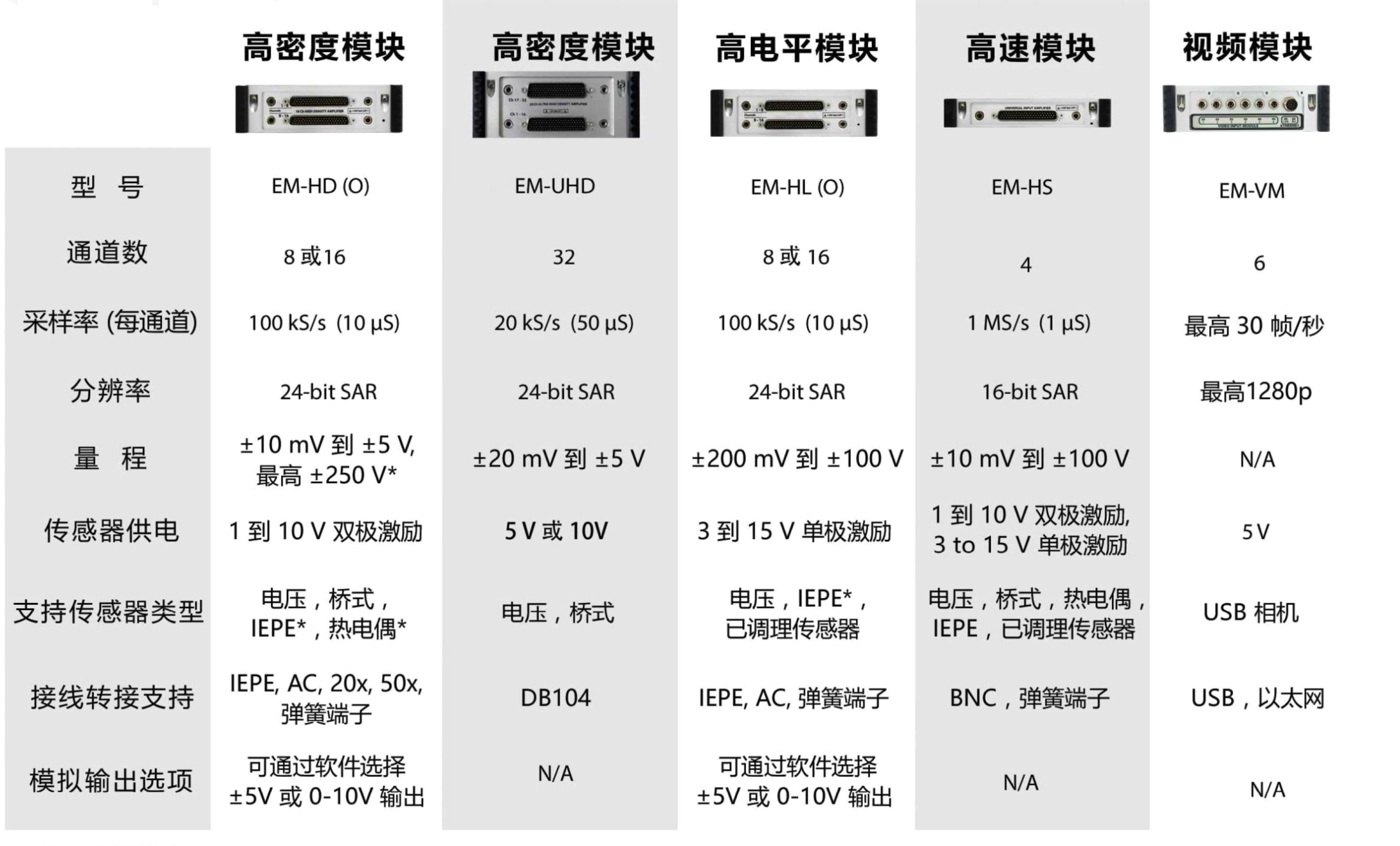

坚固型数据采集系统模块指标:

坚固型数据采集系统有如下特点：

➢ 以太网连接电脑、以太网供电；
➢ 含本地存储，可事后传输及分析；
➢ 多台Echelon支持同步采集，时间同步误差在1ms之内；
➢ 多台系统可以组成分布式处理数据处理系统，分布式与测量可达100米；
➢ 单系统可达64通达（100kS/s采样率）或者16通道（1MS/s采样率），可选配电池进行供电；
➢ 系统卡扣式安装、方便便携、体积小巧；
➢ 不同类型的传感器输入可以同步采集及分析；
➢ 系统含GPS和视频模块可选。

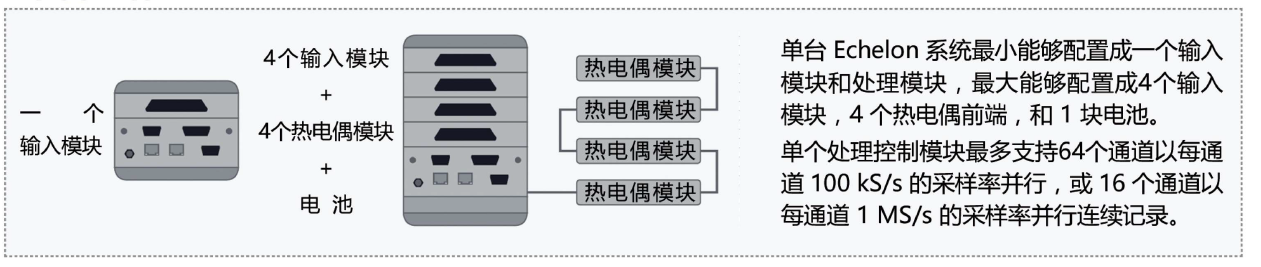

坚固型数据采集系统单系统组成如下：

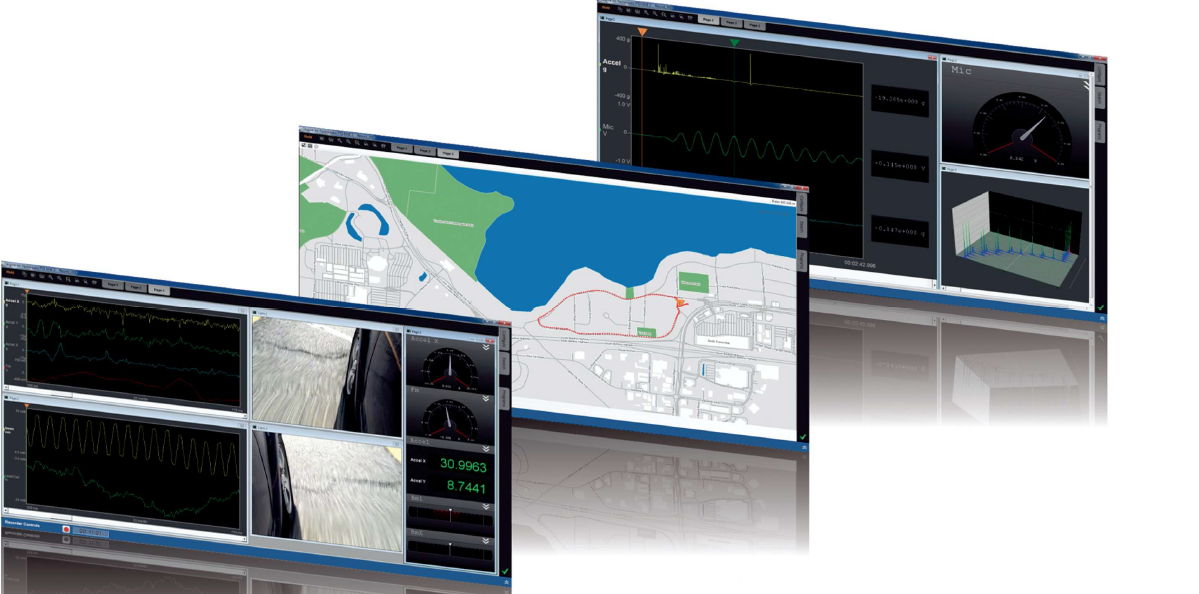

坚固型数据采集系统配套软件功能：

➢ FFT、时域和频域显示；

➢ 层叠和覆盖显示；

➢ 视频和GPS地图显示；

➢ 疲劳显示，包括雨流与峰谷；

➢ 米表和数字显示；

➢ 模拟，数字和车辆总线数据可视化；

➢ 含雨流分析功能及滤波功能；

➢ 波形视图支持实时滚屏、瞬态与频谱数据；

➢ 软件含100个功能函数，包含数学运算、统计、触发、微积分等；

➢ 宏编辑选件通过开源的Python、C++编程语言支持完全客户化的显示与分析；

➢ 可将实验数据导出到常用的第三方分析软件，甚至可以直接拖放Excl表格；

➢ 内燃机专用软件模块支持任意类型活塞引擎的压容分析，针对燃料效率和功率分析以及测试每个气缸的功率；

➢ 功率分析支持单相及三相功率分析，可实时运算有功能功率、无功功率、视在功率等。

坚固型数据采集系统应用：

IED缓冲测试、快速燃烧试验、发动机分析、噪声、振动环境测试、安全及可靠性试验、材料疲劳试验、试验载荷等；
