多通道数据采集分析系统5387A产品简介：

动态信号测试分析系统5387A为多功能数据采集系统，用于国防军工、高校等科研院所结构力学性能测试及分析；

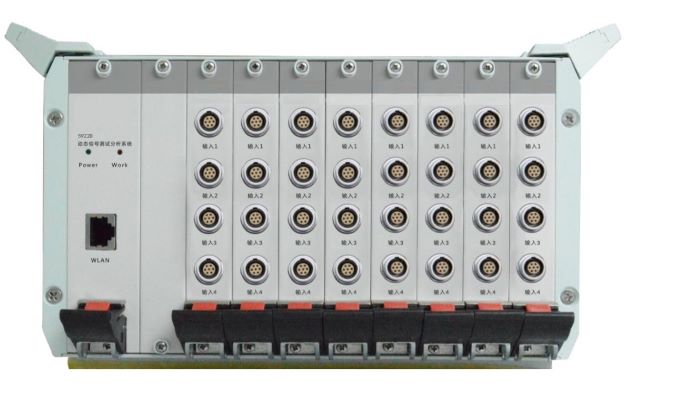

机箱采用3U.1/2.19英寸或3U.19英寸标准机箱结构，千兆以太网通讯，每通道采样率256KHz，单机箱容纳32或64通道；

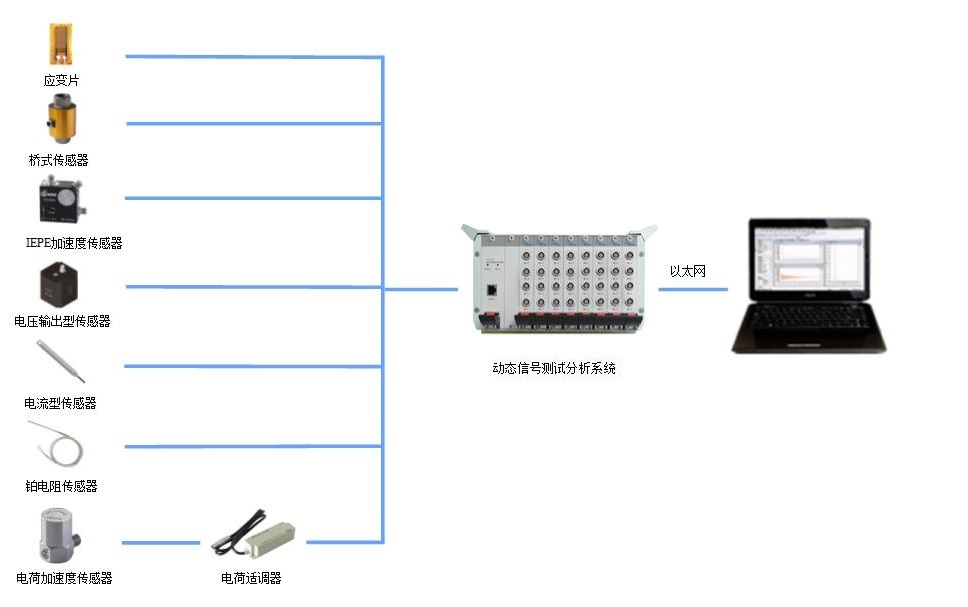

可完成振动、高冲击、声学、温度、应力应变、压力、流量、力、扭矩、电压、电流等各种物理量的测试和分析。

多通道数据采集仪系统5387A产品指标：

➢ 输入阻抗：10MΩ∥40PF；
➢ 输入保护：当输入信号大于±15V（直流或交流峰值）时，输入全保护；
➢ 输入方式：GND、AC、SIN-DC、SIN-DC、IEPE、电流；
➢ 电压量程：±10mV、±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V；
➢ 应变量程：±2000με、±10000με、±100000με；
➢ 供桥电压：2V、5V、10V、24V；
➢ 桥路方式：半桥、全桥、1/4三线制；1/4桥三线制支持120Ω或350Ω应变片；
  半桥五线制接法、全桥六线制接法、1/4桥三线制接法；
➢ 电流量程：0-20mA；
➢ 系统精度：小于0.1％（F.S）；
➢ 系统稳定度：0.05％/h（同上）；
➢ 线性度：满度的0.05％；
➢ 失真度：≤0.5％；
➢ 分析频宽：DC～100kHz；
➢ 低通滤波器：
1) 截止频率（-3dB±1dB）：10、30、100 、300、1k、3k、10k 、PASS（Hz）八档分档切换；
2) 平坦度：小于0.1dB（2/3截止频率内）；
3) 阻带衰减：－24dB/oct；
➢ 噪声：不大于3μVRMS（在允许的工作温度范围内，输入短路，在最大增益时折算至输入端）；
➢ 动态范围：≥100dB； 激励电压:±10V（DC/AC峰值）；
➢ 漂移：
1) 时间漂移：小于3μV/8h（输入短路，预热1小时后，恒温，在最大增益时折算至输入端）；
2) 温度漂移：小于1μV/℃（在允许的工作温度范围内，输入短路，在最大增益时折算至输入端）；
➢ 外形尺寸：219×308×131（3U.1/2.19寸）；
➢ 重量：7kg；

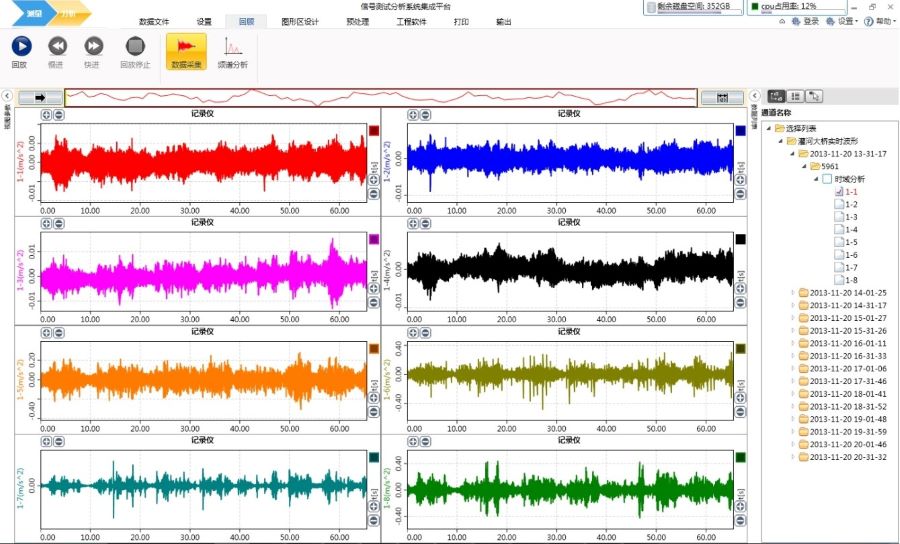

多通道数据采集分析系统5387A测试软件部分功能：

专业的采集分析软件，可配合数据采集卡组成动态信号分析仪、应力应变测试分析仪、坚固型数据采集系统等；

可完成多物理量数据采集，振动冲击测试、转速扭矩测试、静态动态信号分析测试、模态测试与分析等应用;

➢ 数据预处理：重采样、数字滤波、拟合、去趋势、平滑、修正、修改、截取、删除、积分微分、去零点；
➢ 绘图方式：普通曲线、棒图、轨迹图、瀑布图、趋势图，李沙育图等；光标：单光标、双光标、多光标；
➢ 统计分析：均值、最大值、最小值、均方根值、峰峰值、偏度、峰度、波峰因数、波形因数等；
➢ 幅域分析：概率函数分析、累积函数分析、直方图、累积直方图、幅值计数分析（峰值计数、雨流计数等）等；
➢ 频域分析： FFT分析 ( 幅频、相频 ) 、频响函数、功率谱密度分析、相关函数、脉响函数、倒频谱分析等；
➢ 时频域分析：三维谱阵分析、小波分析；
➢ 声学分析：声压分析、声强分析、声功率分析等；
➢ 其它分析：应变花分析、倍频程分析、小应变桩基检测、疲劳寿命分析、索力计算等；
➢ 简洁可靠的数据管理：优化的存取结构，更少的占用存盘空间；
➢ 自由的数据格式转换： UFF文件、文本文件、 excel表格文件、 Matlab文件、位图等；
➢ 多视窗管理：每视窗最多可选择8个通道信号，视窗之间可同步观测，数据可方便的移动、定位；
➢ 信号源功能：可以生成多种类型的信号；
注: 软件包含专业的配套模态分析后处理软件以及专业的旋转机械故障诊断配套软件可选，功能不再列举；

动态信号测试分析系统5387A部分数据采集模块介绍：

多功能数据采集模块：电压测量时对振动传感器可实现振动加速度、振动速度、振动位移及压力场的测试和分析；

可完成全桥、半桥、1/4 桥的应力多点高速并行采样；各种桥式传感器，实现各种物理量的测试和分析；

转速/计数器通道模块：可接各种脉冲/频率输出型传感器或计数器，用于转速、脉冲计数或频率的测量；
信号源输模块：多通道输出互不相关可输出包括：正弦、正弦扫频、随机、伪随机、猝发随机、半正弦、方波输出等；
