奇石乐Kistler 9255C压电式六分量测力台描述：

奇石乐Kistler多分量测力台系统为动态多分量测量系统，主要用于测量三分量力和三分量力矩;也称为六分量测力计、六分量测力平台、多分量测力平台、六轴力传感器测试系统等；产品应用国防军工研究院所、制造业、汽车等领域；其中之一便是航空发动机的推力测试，对发动机进行定性测试微振动测量、反作用力测量以及针对航天器扰振特性测量、切削力测量等；多分量测力台系统由六维/轴力传感器、实验室电荷放大器、数据采集系统以及六分量力和力矩测量后处理分析软件构成。

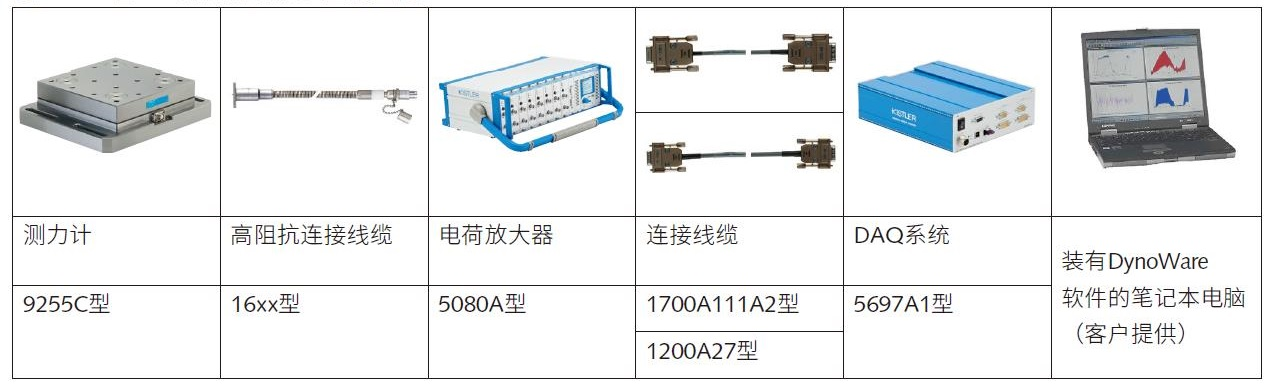

多分量测力台系统构成如下：

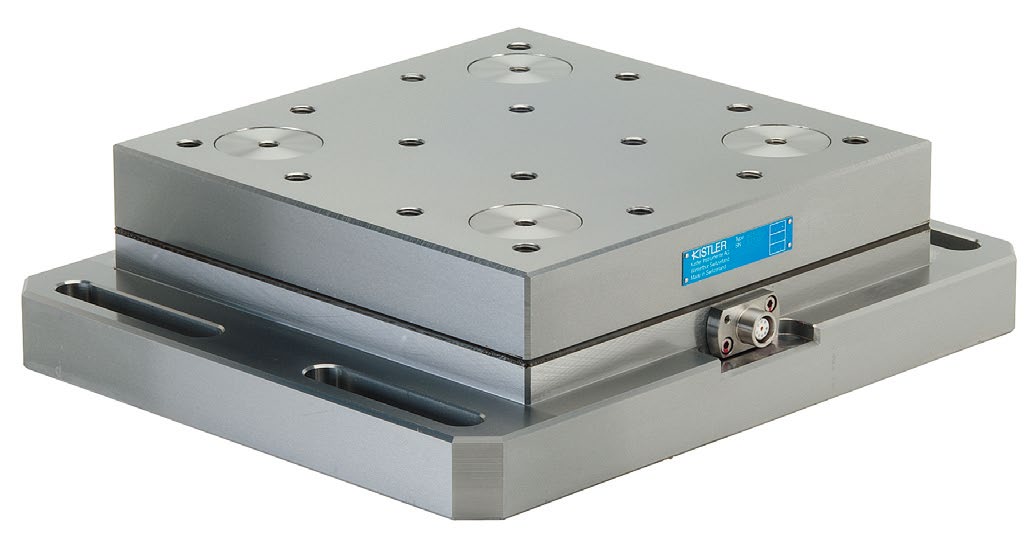

本文将介绍奇石乐9255C六分量测力计：

六分量测力计由4个三分量力传感器组成；传感器通过高预紧力，安装在一块盖板和一块底板之间；每个传感器含有三个晶体盘，其中一个用于感应z方向上的压力，而另两个分别用于感应x和y方向上的剪切力；实际测量力分量时，没有位移；四个内置力传感器的输出在测力计内部连接，以便对力和力矩进行多分量测量；可在9针法兰接头处提供八个输出信号。

奇石乐Kistler 9255C六分量测力台产品指标：

➢ 量程范围：Fx, Fy: -30..30kN  Fz:–10...60kN

➢ 标定范围: Fx, Fy: 0...30kN   Fz: 0...60kN

➢ 标定部分范围:Fx, Fy:0...3kN  Fz: 0...6kN

➢ 过载: Fx, Fy: 36/36kN Fz: 12/72kN

➢ 阈值分辨率: <0,01N

➢ 灵敏度: Fx, Fy:-7,9pC/N Fz:–3,9pC/N

➢ 线性度，所有范围:±0,5%FSO

➢ 滞后，所有范围: 0,5%FSO

➢ 串扰:

  Fz–> Fx, Fy: <±1%

  Fx<–> Fy:<±2%

  Fx, Fy–> Fz:<±2%

➢ 刚度: cx, cy:2 000N/μm cz 3 000N/μm

➢ 固有频率（法兰安装）：

  fn (x):2,2 kHz

  fn (y):1,8 kHz

  fn (z):2,3 kHz

➢ 固有频率（法兰安装并通过盖板）：

  fn (x):2,2 kHz

  fn (y):2,2 kHz

  fn (z):3,3 kHz

➢ 工作温度范围:–20...70°C

➢ 每通道电容: 500 pF

➢ 绝缘电阻^{: (20°C) >1013}

➢ 连接头: Fischer flange 9 pin ne

➢ 重量：52Kg

奇石乐Kistler压电式三分量测力系统用途：

压电式三向力传感器能够通过石英晶体能够直接准确地测量：
➢ 加工过程中的切削力
➢ 碰撞测试过程中的碰撞力
➢ 振动力和摩擦力
➢ 生物力学中的地面反作用力
➢ 道路和测试台上的车辆力
➢ 风洞天平上的力

奇石乐Kistler多分量测力平台系统应用方向:

➢ 测试弹簧和阻尼元件时产生的力和扭矩
➢ 测试假体时产生的动态力和扭矩
➢ 产品测试过程中产生的力和扭矩
➢ 风洞中产生的动态力和扭矩
➢ 微振动测量
➢ 反作用轮测量
➢ 颤振测试
