国产压电式单轴向加速度振动传感器HX109-5型号描述：

国产压电式单轴向加速度振动传感器HX109-5，量程5g，灵敏度1V/g，低频0.8Hz，高频10HKz；

用于微小加速度振动测试测量以及模态测试，可定制防水型及高温型单轴向和三轴向加速度计和线缆。

国产压电式单轴向加速度振动传感器HX109-5技术指标：

灵敏度±10% - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 1000 mV/g

测量范围 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - ±5 gpk

频率范围±5% - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 1.2～8 kHz

     ±10% - - - - - - - - - - - - - - - - - - - - - - - - - - - --0.8～10 kHz

安装谐振频率 - - - - - - - - - - - - - - - - - - - - - - - - - - - - ≥23 kHz

宽频带分辨率 - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3x10^-5 grms

幅值线性 - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - - ≤ 1%

横向灵敏度 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - < 5%

供电电源 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18～30 VDC

供电电流 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2～20 mA

输出阻抗 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ≤ 100Ω

直流偏置电压 - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10±2VDC

最大冲击值 - - - - - -- - - - - - - - - - - - - - - - - - - - - - - - ±5000 gpk

工作温度 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -40～120℃

敏感元件 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 压电陶瓷

结构形式 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -剪切

外壳材料 - - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - 钛合金

密封形式 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 胶密封

外形尺寸 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - 20x23.5mm

重量 - - - - - -- - - - - -- - -- - - - - - - - - - - - - - - - - - - 30克

输出形式 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -侧端L5插座

安装方法- - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - 胶粘/M5螺孔

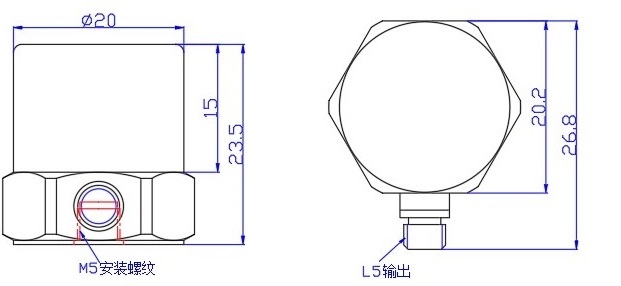

国产压电式单轴向加速度振动传感器HX109-5设计图如下：

更多国产通用型压电式单轴向及三轴向加速度传感器振动传感器、低温型加速度传感器、防水型加速度传感器、

微小型iepe/icp型加速度振动传感器、便携式振动信号数据采集仪、固有频率测试测量系统、动态信号分析仪、

振动数据分析仪、动态数据采集分析系统请来电咨询，可以进行系统定制。
