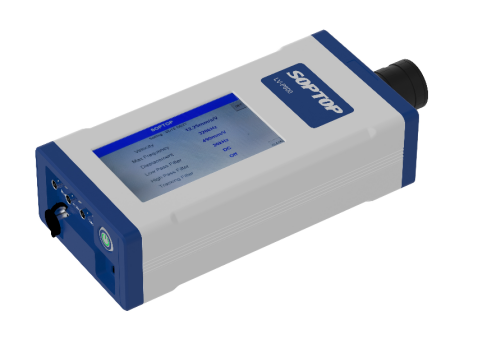

一体化紧凑型激光多普勒测振仪LV-M600
一体化紧凑型激光多普勒测振仪LV-M600描述：
便携式单点激光测振仪M600一体化紧凑设计，激光光学头和解调控制箱于一体，可进行非接触式加速度、位移及速度等测量；
M6OO激光测振仪的工作原理为激光多普勒测振原理，单台一通道一个光学头，工作距离0.35-20m、频率范围DC-50KHz；
He-Ne氦氖激光多普勒测振仪M60紧凑式设计，方便便携，可用于公路、桥梁、工程表面等领域状态监测及动力学测试；
一体化紧凑型激光多普勒测振仪LV-M600指标：
一体式紧凑型单点激光测振仪LV-M600 | |
激光波长 | 632.8nm |
工作距离 | 0.35m-20m |
速度量程* | ±50mm/s，±500mm/s |
输出物理量 | 速度、位移和加速度(由客户通过软件选择) |
分辨率 | 速度0.01μm/s/√Hz |
线性误差 | ＜±1% |
输出电压范围 | ±10V |
模拟输出 | BNC接口输出 |
数字输出 | RJ45千兆以太网口 |
解码器类型 | 数字解码器 |
频率范围 | 0.1Hz-50kHz |
低通滤波器 | 500Hz、2kHz、10kHz、50KHz |
信号电平显示 | 反光信号强度显示、DC电压信号输出（BNC接口，0-5V） |
档位控制及显示 | 带交互式菜单引导设置的7寸彩色触摸屏 |
工作温度 | +3℃…+45℃ |
存储温度 | -10℃…+65℃ |
供电电源 | DC12V±10%适配器 |
功耗 | Max.50W |
激光测振软件 | 显示，分析、长时间数据存储功能 回放，滤波设置功能 波形放大、缩小、移动功能 X、Y坐标值收数功能 多通道复合运算功能 频响、传递函数分析功能 1/3倍频程功能等 |
SDK扩展 | 可提供SDK接口，支持SDK定制开发，具有电力巡检机器人接口 |
便携性 | 配套便携箱，便携电源，多自由度支架，户外、野外测量 |
声音还原 | 根据所采集的振动信号实现声音回放及音频文件导出等 |
高精度频率分析 | 通过时域、频域相结合的方式，1/1000的频率分辨率 |
主机尺寸 | ≤382（长）×160（宽）×94（高）mm |
紧凑式激光测振仪系统特点：
➢ 一体化设计，光学系统和电学系统集成；
➢ 非接触测量，无附加质量影响；
➢ 手动调焦；
➢ 彩色触摸屏人机交互界面；
➢ 频率范围DC-50kHz；
➢ 完整的解决方案：包含了光学调试、电路去噪、信号处理、数据采集及软件分析功能；
➢ 个性化软件：可根据客户需求配备具有实时评价测量结果、实时显示变化趋势等智能化功能的软件；

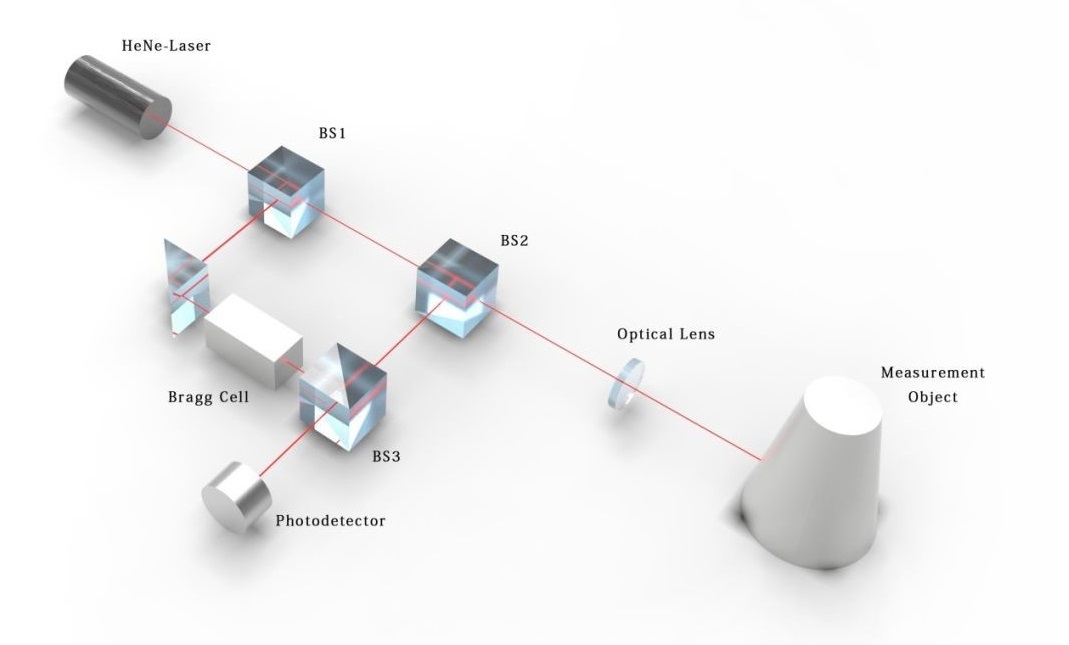

一体式激光测振仪的设计原理和工作原理如下：
激光测振仪的核心是一台高精密激光干涉仪和一台信号处理器；精密激光干涉仪内的He-Ne氦氖激光器发出的偏振光（设频率为F0）由分光镜分成两路，一路作为测量光，一路作为参考光；参考光通过声光调制器具有一定频移（F），测量光聚焦到被测物体表面，物体振动引起测量光频移（f=2v/λ）；
系统收集反射光并与参考光汇聚在传感器上，这样两束光在传感器表面产生干涉，干涉信号的频率为F0+F+f，携带了被测物体的振动信息，信号处理器将频率信号转换为物体振动的速度和位移信号。
