激光测振仪控制箱作为光学激光测振系统组成的重要部分，在激光振动采集及信号调理至为重要；

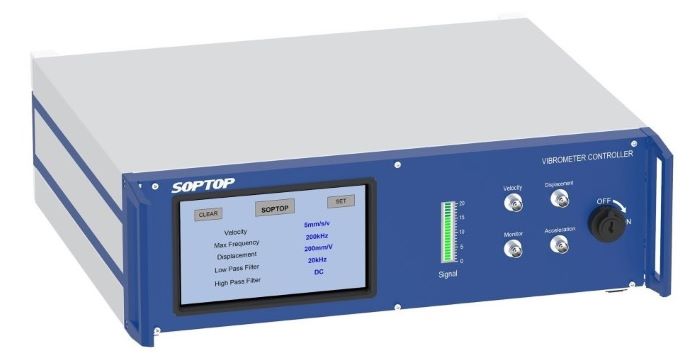

本文将对激光测振仪控制箱进行介绍，下图为激光测振仪信号调理控制箱实物图

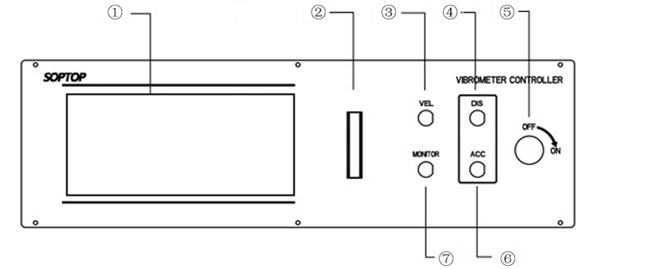

激光测振仪信号调理控制箱前面板如下图：

激光测振仪控制箱各部件介绍如下：

1、液晶屏

用于设备显示和设置仪器的参数设置，便于选择档位、量程、滤波等，设置时直观的看出以上选择项，方便用户操作；

2、MONITOR信号强度显示

用于显示激光测振仪系统接收到的信号光强度，指示灯的强度及稳定性反应出测试信号的强度及稳定性;

3、VEL速度输出BNC接口振动速度信号输出

4、DIS位移输出BNC接口

振动位移信号输出（需选配位移解码器）；

5、电源开关

用于开启/关闭仪器的电源，（注意：在打开电源前确认所有线缆正确连接并紧固，不当操作将导致仪器的损坏）；

6、ACC加速度择输出接口

振动加速度信号输出（需选配LDV激光测振仪加速度解码器）；

7、MONITOR信号条强度监视窗口

以0~5V电压方式直接反馈当前光学头信号强度；

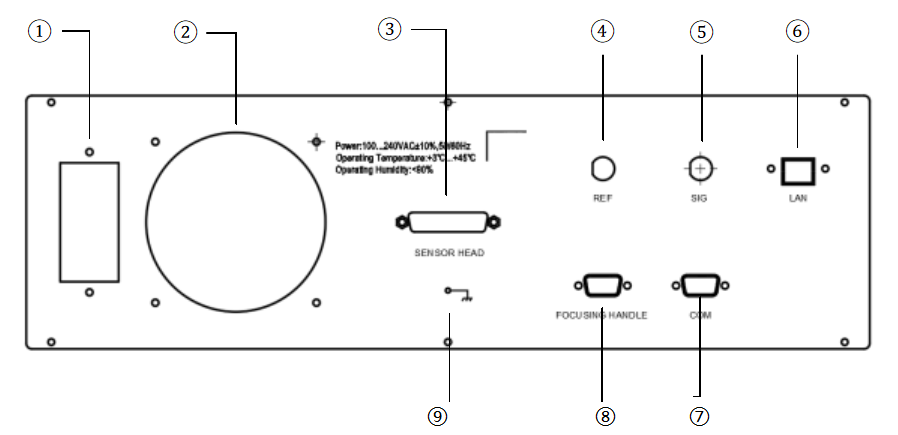

激光测振仪控制箱后面板如下图

激光测振仪控制箱后面板部件介绍如下：

1、电源开关及插头

测振仪控制箱使用50Hz/220VAC的交流电源，在设备不使用的时候需关闭该电源；

2、控制箱散热风扇

用于保证控制箱散热，使用时请勿将该散热口封闭，与墙壁至少保持10cm的距离，散热不畅可能导致内部元器件的损坏；

3、SENSOR HEAD光学头接口

用于插接LDV连接线连接至光学头；

4、REF信号接口

仪器出厂前调试、校正及售后检修使用的端口；

5、SIG信号接口

激光测振仪仪器出厂前调试、校正及售后检修使用的端口；

6、LAN以太网口

网口形式的振动信号输出（仅支持VD、DD系列解码器）；

7、COM接口

RS-232通讯端口，用于嵌入式系统、工控系统或上位机软件操作硬件进行自动聚焦、档位控制等功能（特殊配置需二次开发）；

8、自动聚焦电脑控制接口（可选）

用于自动聚焦控制；

9、接地保护端子

用于连接大地，漏电保护；
