本文从位移测量核心方法、接触式以及非接触式测量设备选型到实际案例，供大家参考。

一、位移测试的核心方法、工作原理与技术对比

1、接触式位移测量

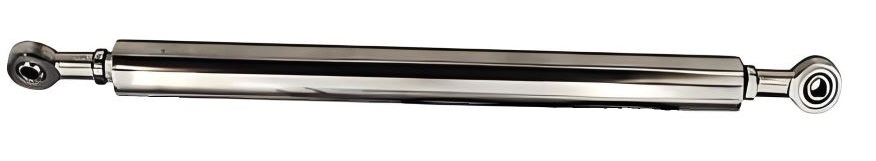

• LVDT（线性可变差动变压器）

原理：通过铁芯位移改变电感量，输出线性电压信号；

优势：非摩擦设计、长寿命，误差±0.1%FS；

场景应用：精密机床导轨检测、液压缸位移监控；

• 电位计式传感器

原理：滑动触点改变电阻值，成本低但存在机械磨损；

适用：低精度、低频次测量；

2、非接触式位移测量

• 激光位移传感器

三角反射法：光斑位置变化换算位移，分辨率0.1μm；

干涉法：激光干涉条纹计数精度±1nm，使用万源恒兴激光测振干涉仪LV-S01-H,适合纳米级研究；

链接：单点式激光测振仪LV-S01-S-北京万源恒兴科技有限公司；

• 视觉振动测量系统（DIC）

原理：图像特征点跟踪，全场位移分析；

场景：材料拉伸试验、桥梁变形监测；

• 电容式传感器

分辨率：0.01μm，适合微电子封装检测；

• 光纤光栅传感器（FBG）

特点：抗电磁干扰、耐高温，用于核电站结构健康监测。

二、位移传感器设备选型关键参数与指标

三、接触式及非接触式位移测量行业应用与案例

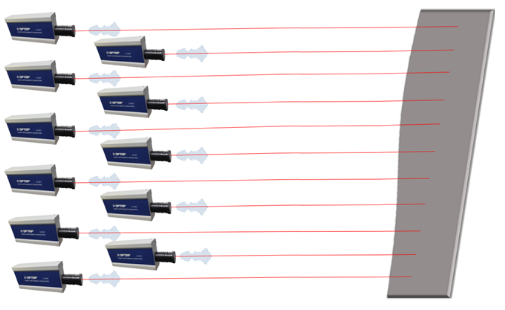

1、机械制造：机床导轨直线度检测

需求：检测导轨运动直线度误差（≤5μm/m）；

方案设备：北京万源恒兴激光多普勒测振仪LV-S01-H，精度±0.5ppm；

流程：沿导轨方向垂直激光照射，生成误差补偿文件；

成果：加工精度提升一个级别，废品率降低；

2、土木工程：桥梁挠度实时扰度变化监测

挑战：桥梁荷载下挠度变化需毫米级别，精度监测；

方案设备：FBG光纤布拉格光栅传感器传感器网络+无线传输模块；

数据：云端实时分析，预警结构异常；

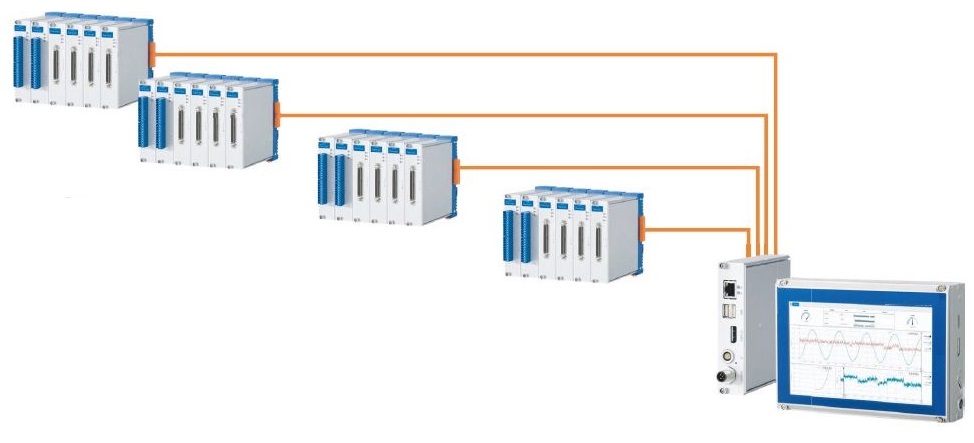

桥梁挠度监测系统传感器网络部署示意图如下：

经济效益：维护成本减少，使用寿命延长；

3、电子封装：激光位移传感器芯片焊点热膨胀测试

需求：测量温度循环下焊点微小位移（±50μm）；

方案设备：万源恒兴激光振动传感器非接触式测量+温控箱；

分析：位移-温度曲线计算热膨胀系数（CTE）；

成果：优化封装材料，热疲劳寿命提升；

四、力学位移测量常见问题解答（FAQ）

Q1：如何选择接触式与非接触式位移测量传感器？

答：接触式适合精度较高静态测量（如LVDT)，非接触式适合动态、高温或微小位移场景(如激光振动传感器)；

Q2：激光位移传感器的测量距离有限制吗？

答：是，三角反射法量程通常＜1 m，激光干涉法可达数十米但成本高(如激光测振仪、激光振动传感器)；

Q3：如何降低环境振动对测试的影响？

答：使用隔振平台、数字滤波（如低通滤波），或选择高频响传感器（采样率≥10倍振动频率）；

五、未来趋势与创新技术

1、多传感器融合

技术：激光+视觉+惯性传感器，提升复杂场景测量多样性；

案例：无人机巡检中融合LiDAR与视觉数据，实现毫米级精度；

2、AI驱动智能分析

方法：训练LSTM模型预测位移趋势，提前预警设备故障（如轴承磨损）；

效益：某工厂设备停机时间减少；

3、微型化与无线化

技术：MEMS位移传感器（如压阻式）+蓝牙传输，植入医疗设备监测微振动；

六、总结与资源获取

位移测试技术需根据测试精度、测试环境与预算学选型，选好合适的测量仪器尤为重要，

无论是机械制造或土木工程，准确测量均是保障质量与安全的必要条件；
