传统贴应变片应变测量介绍：

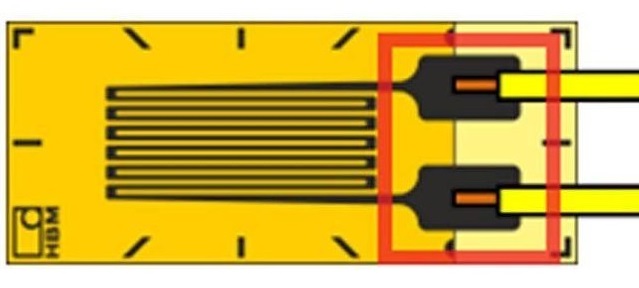

常规的形变测量使用应变片作为传感器，其电阻随试样形变的变化而变化，通过关系转换可将应变甚至拉力、压力、重量的物理量测量转化为其电阻阻值的测量；这类接触式测量中应变片需要使用特殊胶水，紧密粘贴在试样表面，并将引线通过焊接等方式连接到数据采集系统；若要实现高精度测量，使用者需要具备丰富的使用经验与实验预判力。

数字图像相关法 (DIC)应力应变测试介绍：

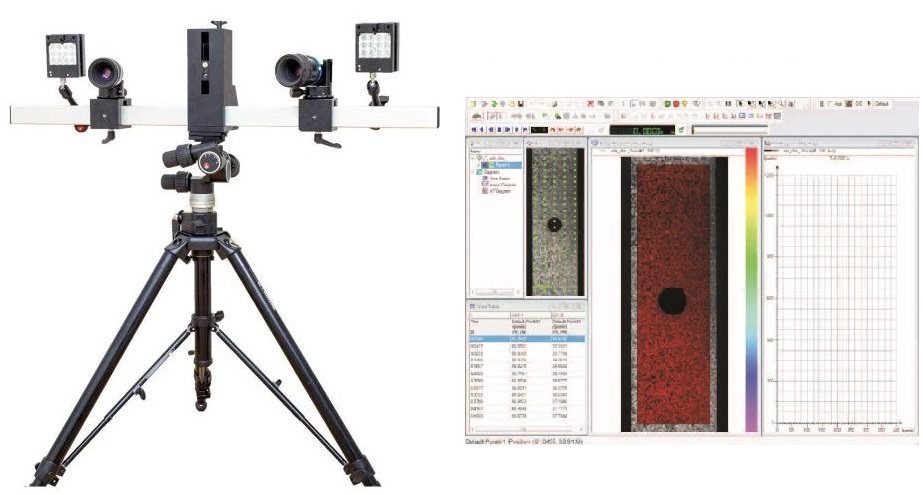

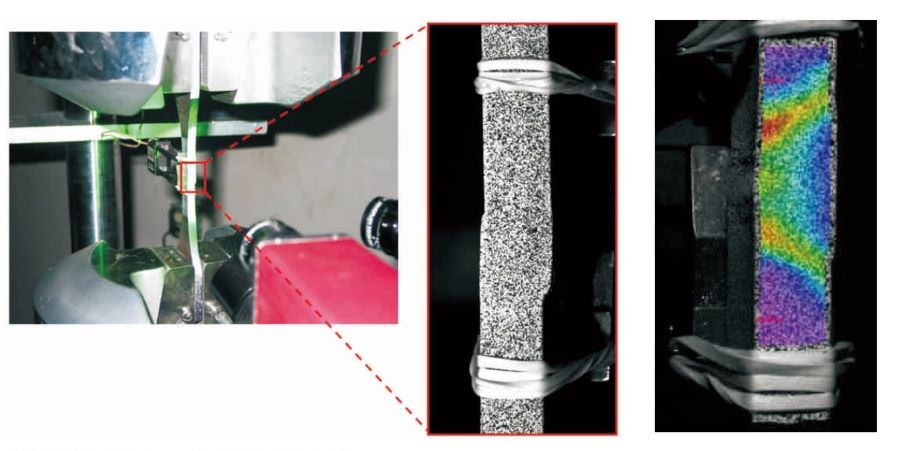

DIC应变测试测量系统软件通过跟踪试样表面上感兴趣区域内的散斑图案运动和变形，计算出该区域的全场位移和全场应变，并以伪彩图层的形式在二维、三维图中展示各类应变的全场图像，让应变测量变得更加高效、直观；数字图像相关法 (DIC)应力应变测量包含一系列工具，如检查线、虚拟引伸计和兴趣点等等，方便用户提取所需数据。这种非接触式技术不受温度、湿度和材料形变速度影响，非常适用于岩石流变、疲劳断裂、材料塑性形变、高速冲击、高温材料研究、低温风洞试验等特种应用下的形变分析。

数字图像相关法（DIC）与应变片应变测量比较

1.接触式贴片应变测量

➢ 最小测量范围小可达几个微应变，但量程相对较窄；

➢ 必须使用高强度粘合剂，使其粘贴在被测样品表面；

➢ 按点测量，可测量区域大小受到应变片数量限制；

➢ 对测试环境的温度和湿度敏感，或需要选用特殊应变片；

➢ 需要为每个应变片焊接导线，并汇总到数据采集系统；

2.DIC数字图像相关法全场应力应变

➢ 精度高、量程广、从50微应变到2000%或以上；

➢ 非接触式测量法，通过高速相机采集形变数据；

➢ 全场测量海量数据点，支持高速摄影捕获超快形变；

➢ 不受高低温、高湿度，甚至真空密封等恶劣测试环境影响；

➢ 只需在物体表面喷洒散斑，成本低廉，方便灵活；
