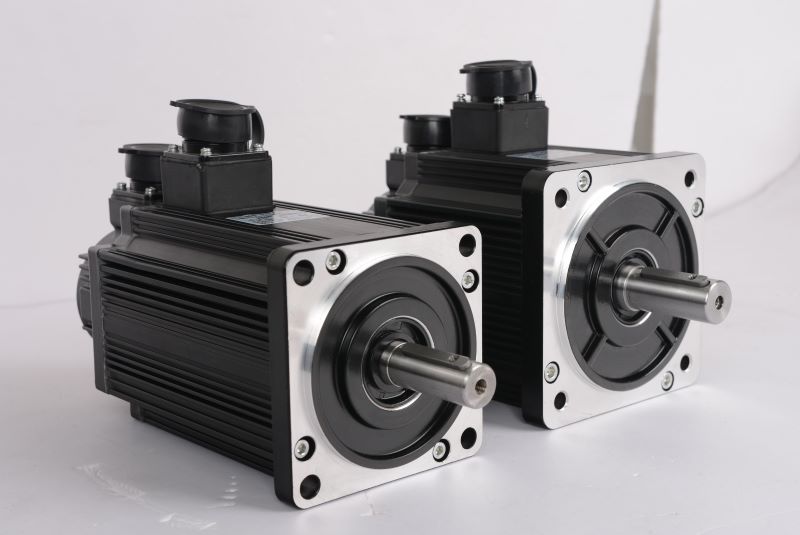

用单束激光测振仪电机异响振动测量背景：

通为了消除传统式贴加速度传感器有附加质量的影响，因此在电机异音振动测量采用非接触式激光测振检测；测试时将能够正常工作的电机使用测试工装将其固定不动，此时将激光光束的光斑垂直打在被测点上，将激光聚焦，然后我们在激光测振仪软件上设定合适的FFT采样点数和采样频率，使用激光测振仪测量Z轴方向上的振动；然后通过上位自动记录某一个时间段的数据，通过多组数据对比进而找寻到振动的异常频率段进行故障分析。

多普勒激光测振仪故障诊断测试数据如下：

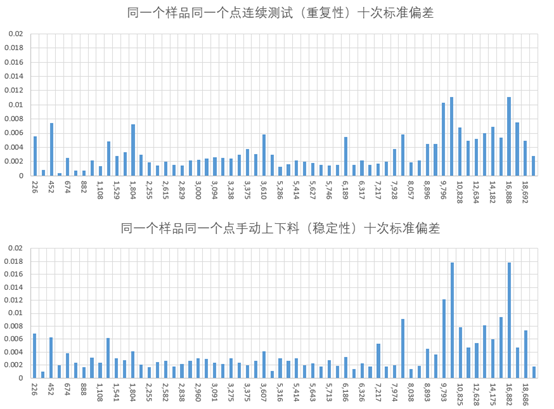

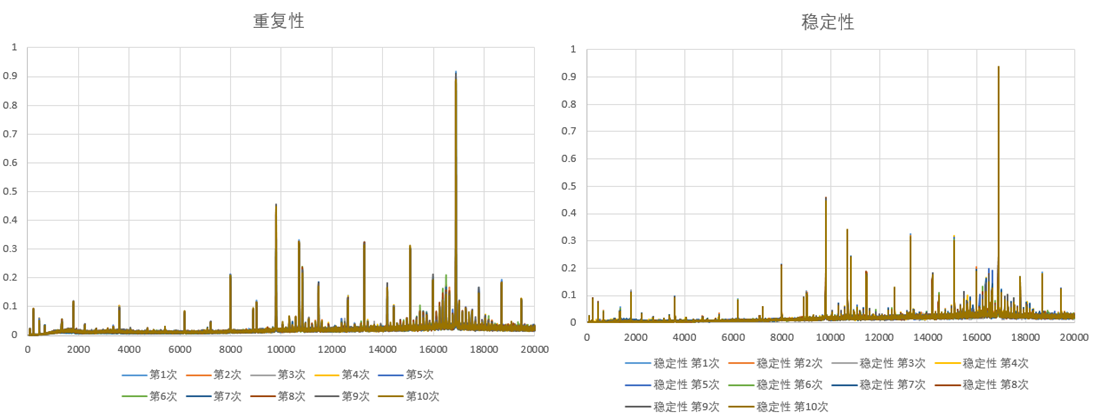

激光测振仪重复性测试：在重复性测试上相同的方法同一试验材料，在相同的条件下获得的一系列结果之间的一致程度；使用激光测振仪在同一点位上重复测量十次，同样进行稳定性测试，模拟重复上下料十次，记录数据；同时对于重复性和稳定性数据进行分析进行标准差计算，如下图：

从激光多普勒测振仪测试数据图中可以看出：

在重复性测试中最大标准差为0.011，在稳定性中最大标准差为0.018；从测试数据上看，单点激光测振系统测试无论是重复测试还是在同一点的位置附近测试的数据都可以控制在2%以内；

然后对时域、频域进行分析，对于良好情况与各类不良情况的被测物进行分析对比，寻找异常的特征点进行分类；

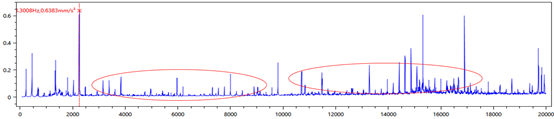

振动与异音良品的激光测振被测物频域数据如下图所示：

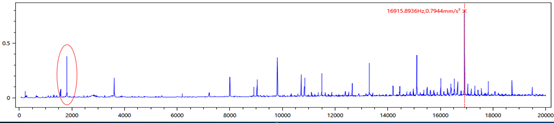

样品被测物中存在动平衡大导致振动大以及存在异音，测试频域数据如下图所示

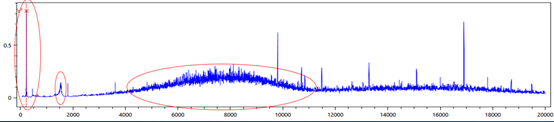

样品被测物中存在轻微轴承音导致异音，测试频域数据如下图所示

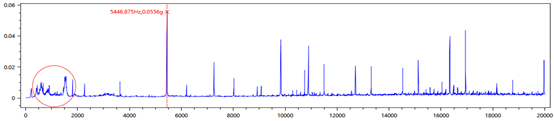

样品被测物中存在磁瓦反问题导致振动异常，测试频域数据如下图所示

样品被测物中存在槽纸摩擦导致的异音问题，多普勒测试频域数据如下图所示

通过激光多普勒测振仪电机异响测试结论：

从数据可以看出对不同问题状况电机的对比测试中，可以从频域数据中较为明显的分辨出问题的频域段；从接触式的贴片加速度传感器到非接触式的激光测振，误差更小，数据更具有可靠性，为振动测试提供了一个科学可靠的的依据；多普勒激光测振仪系统产品详情请咨询北京万源恒兴科技有限公司销售人员！
