本文介绍激光多普勒测振仪在高速电主轴振动测试应用

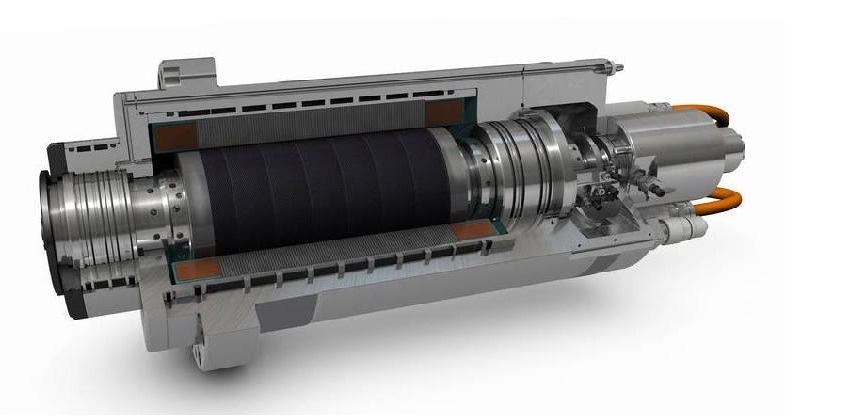

电主轴包括电主轴本身及其附件，包括电主轴、高频变频装置、油雾润滑器、冷却装置、内置编码器、换刀装置等；

电动机的转子直接作为机床的主轴主轴单元的壳体是电动机机座，配合其他零部件，实现电动机与机床主轴的一体化；

高速电主轴随着性能的提升，检测设备必须有高的灵敏度及频响，激光测振仪利用激光多普勒测振技术很适合解决该问题。

单点式激光多普勒测振仪振动测试方案如下：

1）单点LDV激光测振仪测量出跳动值、振动速度、实际转速、转速差、转速比；

2）双通道单点LDV激光测振仪（另一个LDV呈90°安装）测量出分离圆度误差和主轴自身的回转误差。

上图1：激光测振仪对电主轴振动的现场测试

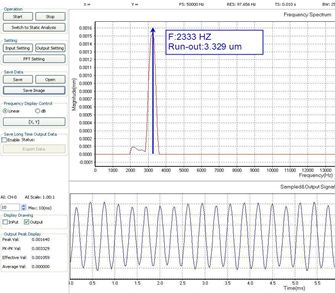

激光振动测量仪振动测试结果如下

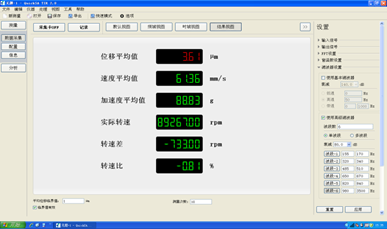

上图2.1 单点激光测振仪测试软件现场显示界面

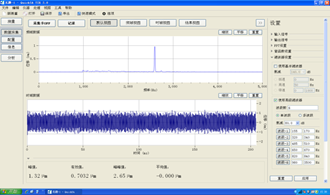

上图2.2 双通道单点激光多普勒测振仪测试软件现场显示界面
