高速摄像机长时间图像记录系统

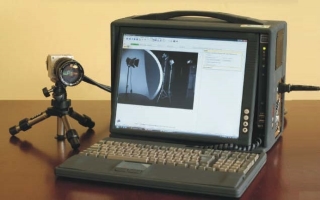

高速摄像机长时间图像记录系统描述：
高速相机长时间图像记录系统实现了高速度、高分辨率、长时间的高速图像的超大数据量无压缩、无损失的实时存储及分析;
高速摄像运动采集系统由外观紧凑的高速相机与高速图像采集卡组成，系统采用了25GigE高速光纤传输接口接入笔记本电脑；
可实时观察或者记录高速运动过程，可支持软件触发拍摄或者TTL触发拍摄以及针对长时间运动进行各种物理量分析；
高速相机长时间记录系统指标：
长时间高速相机图像记录系统 | |
图像分辨率 | 1936x1464像素，280万像素 |
曝光时间 | 10us—1s |
像素大小 | 4.5um x4.5um |
帧率 | 409fps@全分辨率@8bit |
动态范围 | 74dB |
触发 | Software, External (Pulse or Edge) |
数字输出 | 8/12 bit |
数据输出方式 | SFP28-25GigE光纤连接 |
单色模式 | Mono8, Mono12, Mono12Packed |
彩色模式 | RGB8、RGB12、BGR8、BGR12、YUV411、YUV422、YUV444 |
相机尺寸 | 97x58x40 mm |
相机重量 | 250g |
图像获取方式 | 图像直接记录到计算机内存或高性能存储设备（SSD或磁盘阵列） |
随机软件功能 | 1. 实时图像记录到电脑的硬盘或内存两种记录模式； 2. 支持万兆网线数字高速相机获取图像； 3. 获取图像后可存储为AVI模式，压缩或非压缩文件格式； 4. VCR控制按钮模式: 记录、播放、回放、快速向前播放、步进和暂停； 5. 可在图像上增加时间印记，每帧显示具体发生时间； 6. 可做直方图和其他实时图像处理功能； 7. 支持WINDOWS7、10操作系统； |
高速摄像图像系统软件界面如下：

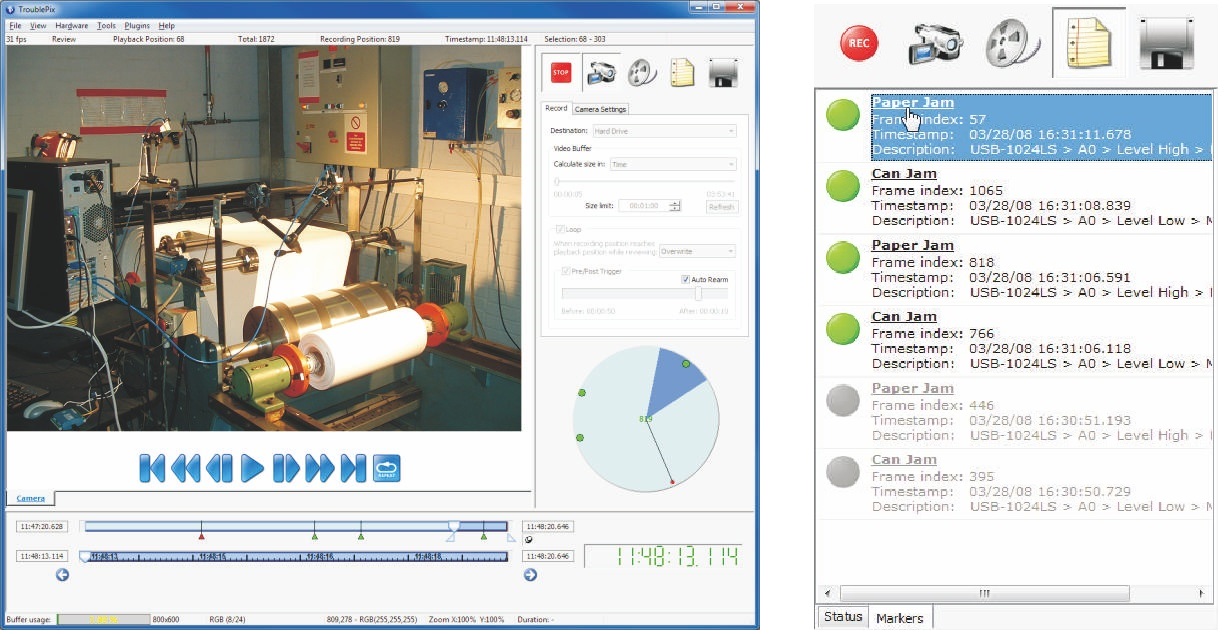

软件界面及事件记录界面（上图）

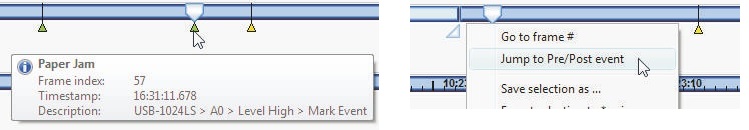

事件标记:当指定帧接受到触发信号的时候自动做事件标记,回放图像的时候可迅速找到起始帧（上图）

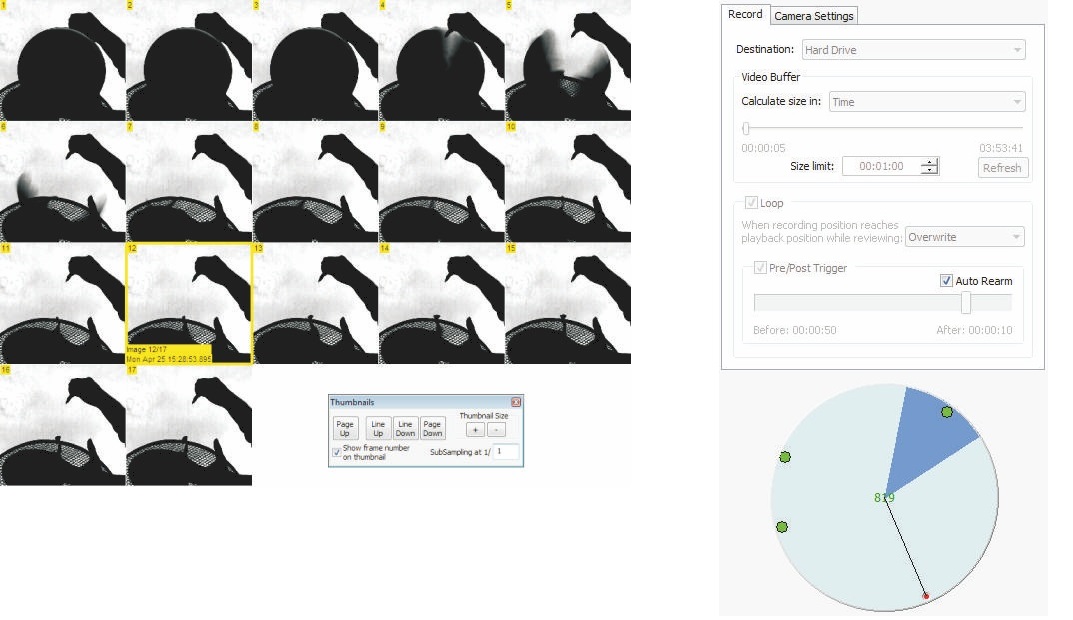

含图像缩略图模式，可设置预触发模式及记录位置（上图）

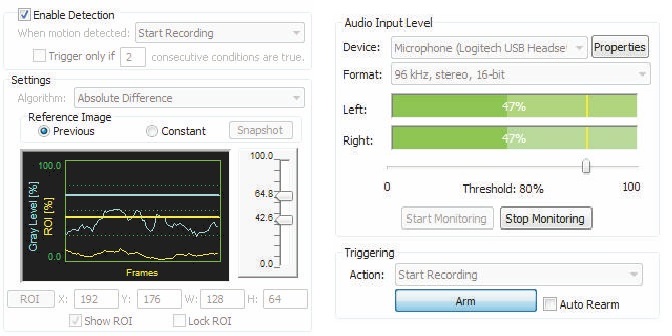

可自动检测图像变化触发相机及记录现场声音（上图）

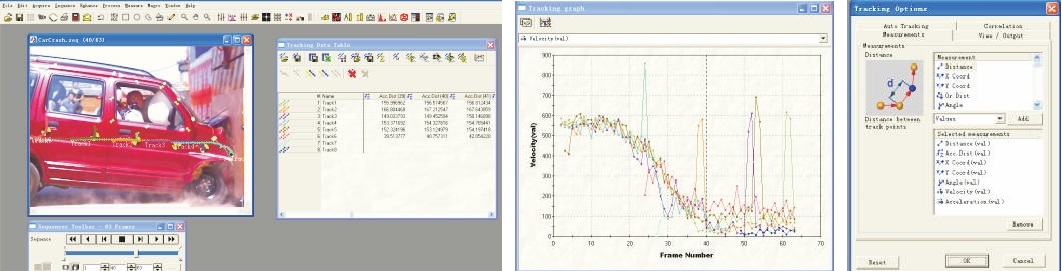

高速摄像系统图象分析软件(选购)
1.支持多种图象格式（BMP，TIF，JPG，AVI，SEQ等动态图象格式）；
2.自动通过阈值分割运动图象，自动跟踪运动物体功能，可以手动,半自动和自动跟踪物体的轨迹,
计算物体的运动速度,加速度,时间位移,时间轨迹,相对时间，始点到运动点的距离等运动学参数。
3.提供点、线、面积和角度测量四大类，提供多种的测量参数：如目标面积、周长、长短径、形状因子、平均灰度、
积分光密度、绝对光密度、等每项测量参数的显示可有多种形式；如数据列表、直方图、位点图、频谱图等除了得到各种数据外,
系统还会自动统计数据，得出各种统计图；并能帮你设计出专业的研究报告，打印出符合自己要求的研究报告单；
4.自动对运动目标图像进行分割，技术、统计、归类、测量等操作，并可自动编号，显示每个测量目标的各项参数。
高速摄像系统产品应用：
高速粒子成像测速、瞬间物理现象、高速碰撞研究、汽车碰撞测试、材料测试、张力测试、显微镜学；
气囊膨胀实验、快速流体观测、喷雾成像分析、流体力学、燃料注入、电闸放电、燃烧过程分析；
半导体质量控制、自然界和医学上的快速成像研究、路轨检测等应用领域。
更多高速摄像系统、DIC全场应变应力测试系统、瞬态运动高速相机分析系统请来电咨询！
