三维全场扫描式激光测振仪LV-SC400-3D
三维全场扫描式激光测振仪LV-SC400-3D系统概述：

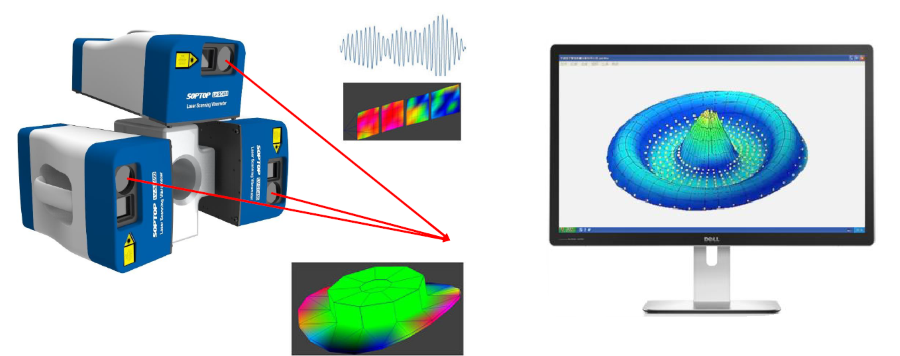

三维全场扫描式激光测振仪LV-SC400-3D是基于激光多普勒测振原理而研发的针对噪声与振动测试的非接触式三维全场模态测试光学产品，可快速自动扫描复杂结构的3D工作变形和特征形态；可进行非接触式三维结构EMA模态分析、OMA模态分析、时域ODS、频域ODS分析以及高温热振，热模态试验；全场三维扫描激光测振仪具备宽频带测量能力，系统配备有专用的三维振动测量分析软件，可以直观显示被扫描物体的三维阵型以及测量大型设备的全场三维振动特性；扫描式激光测振系统通过运动控制系统控制扫描镜的偏转角度，实现X、Y、Z三方向上的扫描测振，配备摄像系统实现人机互动；激光测振系统配备软件分析系统实现二维、三维动画显示及数据分析等。

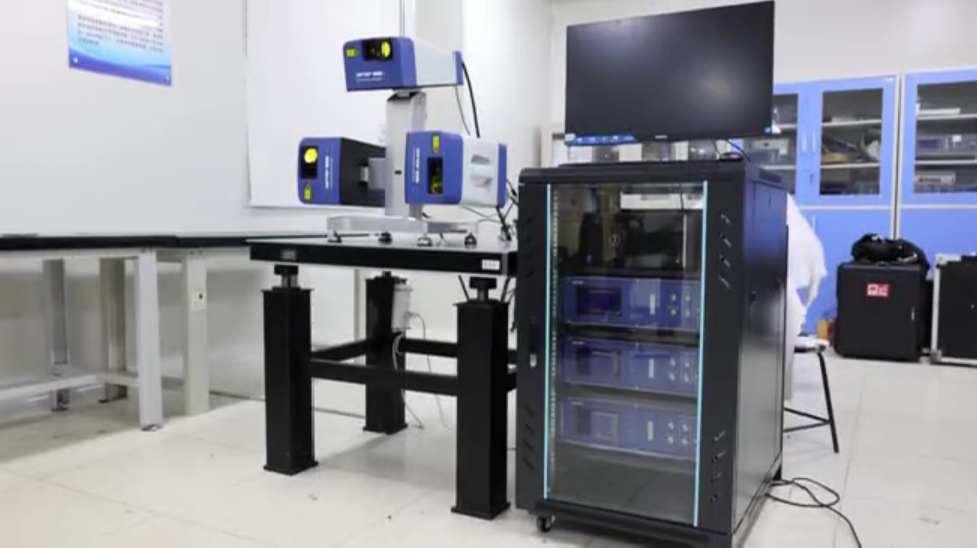

三维全场扫描式激光测振仪LV-SC400-3D系统构成：
➢ 测振与数据采集系统: 包含3个LV-SC400全场扫描光学头以及3个LV-D5000数字化信号采集分析模块;
➢ 激光测振数据管理系统: 包含三维振动分析软件QuickSV-3D、主机等；
➢ 可移动控制柜：移动式电控柜用于搭载信号采集分析模块和数据管理系统。
三维扫描式激光多普勒测振仪硬件指标：
全场扫描光学头LV-SC400 | |
尺寸 | 399mmx223mmx166mm（L*W*H） |
重量 | 11.5Kg |
测量激光 | 633nm（红色） |
激光功率 | ＜1mW ClassII |
工作距离 | 0.2m-20m(取决于被测物体表面） |
扫描角度 | 40°x50°(V*H) |
扫描参数 | 角分辨率<0.001°，角度稳定性<0.001°/h，最大30点/秒 |
摄像机 | 360倍变焦(30倍光学变焦x12倍数字变焦) |
机械接口 | 1个1/4-20螺纹（用于连接三脚架），4个M6螺纹 |
三维全场扫描激光测振仪控制箱硬件指标：
激光测振仪数字化信号采集分析模块LV-D5000 | |
尺寸(L*W*H) | 450mmx421mmx149mm |
重量 | 10.5Kg |
模拟参数 | 2个BNC口同时输出■速度■位移 |
数字口输出 | 通过网口把数据传输给PC软件分析(以太网） |
最大带宽 | 100KHz（可根据客户需求拓展到3M） |
最大速度 | ±5m/s（可根据客户需求拓展到±10m/s） |
滤波设置 | 高通、低通滤波，跟踪滤波 |
线性误差 | 1.0% |
位移分辨率 | 15pm |
速度解码器 | 16个档位可调 |
位移解码器 | 21个档位可调 |
三维全场扫描式多普勒激光测振仪解码器指标：
多普勒测振仪速度/位移解码器 | |||||
速度解码卡 | 描述 | 带宽 | 量程 | 测量速度 | 速度分辨率 |
VD-03 | 中频解码器 | 0-50kHz | 3 | ±10m/s | 0.1μm/s/√Hz |
VD-16 | 宽带解码器 | 0-3MHz | 16 | ±10m/s | 0.01μm/s/√Hz |
位移解码卡 | 描述 | 带宽 | 量程 | 测量位移 | 速度分辨率 |
DD-21 | 常规解码器 | 0-3MHz | 21 | ±4m | 1pm |
DD-16M | 高频解码器 | 30-25MHz | 16 | ±500μm | 15pm |
全场三维扫描式激光测振仪LV-SC400-3D软件功能:
激光测振系统模态测试软件功能 | |
专业布点 | 任意定义的扫描点 |
模型建立 | 支持规则模型布点功能；支持自定义模型布点功能 支持模型拼接，组合功能、放大缩小、旋转、多种填充模式 |
高分辨率扫描 | 高达512x512扫描点密度，很高的空间分辨率 |
快速扫描 | 快速扫描，通常用于分析结构单个频率下的响应 |
重扫功能 | 对于信号质量不好的测点，可选择重扫 |

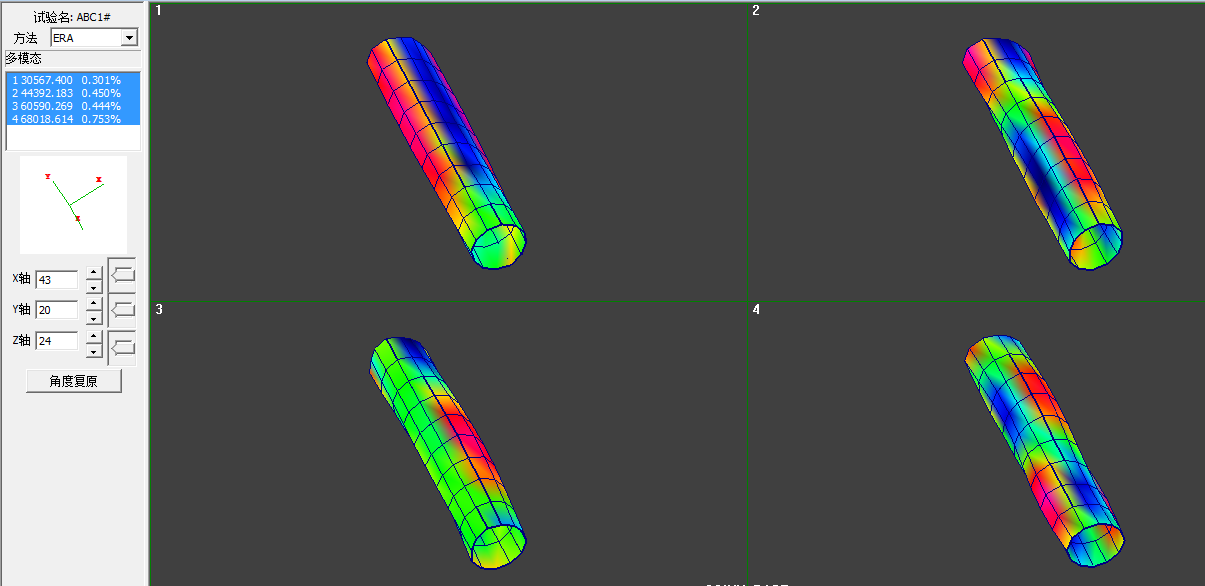

动画演示 | 获取整个扫描过程中的时域数据，动画演示可展示不同频域下的振型动画，可展示不同阶数下的模态动画 支持自定义调整动画幅值比例及播放速度 |
扩展的FFT线 | 各种选项可将FFT线的数量扩展到819,200 |
采样率扩展 | 将采样率扩展到3MHz |
数据 | 支持数据导入，导出功能 |
